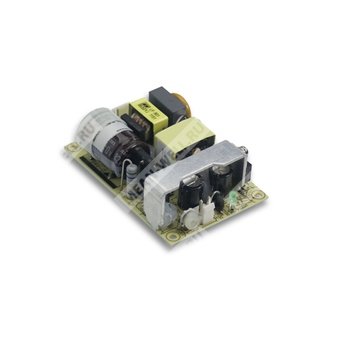

EPS-35-5 - импульсный источник питания 35 Вт с выходом 5 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Значение |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 35 | Номинальная мощность 35 Вт |
| 5 | Выходное напряжение 5 В |
Общее назначение
EPS-35-5 представляет собой одно-выходной импульсный источник питания мощностью 35 Вт с универсальным сетевым входом и фиксированным выходом 5 В постоянного тока. Изделие предназначено для применения в промышленной электронике, устройствах управления, измерительной и встроенной аппаратуре, где требуется компактный источник стабилизированного низковольтного питания.
Особенности
- Универсальный вход переменного тока в полном диапазоне.
- Высокий КПД до 82% для исполнения 5 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 3" × 2".
- Светодиодный индикатор наличия выходного напряжения.
- Потребление без нагрузки менее 0,3 Вт.
Выходные параметры
| Параметр | Значение для EPS-35-5 |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 6 А |
| Диапазон регулировки тока | 0 ~ 6,6 А |
| Номинальная выходная мощность | 30 Вт |
| Пиковая нагрузка (10 с) | 33 Вт |
| Пульсации и шум | 70 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,75 ~ 5,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В перем. тока; 1000 мс, 30 мс при 115 В перем. тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В перем. тока; 16 мс при 115 В перем. тока, при полной нагрузке |
| Допуск выходного напряжения | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Входной ток | 0,75 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока, холодный старт |
| Ток утечки | <1 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | 115 ~ 170% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим «hiccup», автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 5,6 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ переменного тока; вход-корпус: 2 кВ переменного тока; выход-корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 3673,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 649,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Габаритные размеры | 76,2 × 50,8 × 24 мм |
| Масса | 0,085 кг |
| Упаковка | 120 шт.; 11,2 кг; 0,94 куб. фута |
Подключение
| Разъем | Назначение | Контакт | Обозначение |
| CN1 | Вход переменного тока | 1 | AC/N |
| CN1 | Вход переменного тока | 2 | Нет вывода |
| CN1 | Вход переменного тока | 3 | AC/L |
| CN2 | Выход постоянного тока | 1 | +V |
| CN2 | Выход постоянного тока | 2 | -V |
Конструктивные сведения
Входной разъем CN1: JST B3P-VH или аналогичный. Сопрягаемый корпус: JST VHR или аналогичный. Контакт: JST SVH-21T-P1.1 или аналогичный.
Выходной разъем CN2: JST B2P-VH или аналогичный. Сопрягаемый корпус: JST VHR или аналогичный. Контакт: JST SVH-21T-P1.1 или аналогичный.
Частота преобразования: 100 кГц. Для монтажа предусмотрены четыре отверстия диаметром 3,2 мм.
Примечания
| № | Текст примечания |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц, с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ. |
| 3 | Допуск включает установку, регулировку по сети и регулировку по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания по ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. Для рекомендаций по выполнению испытаний источников питания см. сведения производителя. |
| 5 | Может потребоваться снижение выходной мощности при низком входном напряжении. Следует проверять статические характеристики для подробностей. |
| 6 | Допустимая пиковая нагрузка в течение 10 секунд не должна превышать номинальную мощность. |
| 7 | Может потребоваться снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором при высоте более 2000 м. |
| 8 | Рабочая высота: 2000 метров. |
