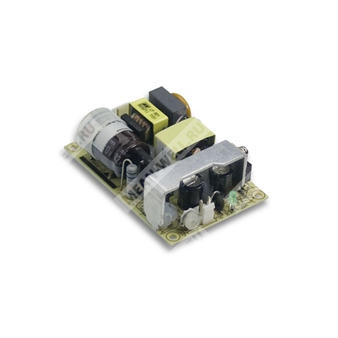

EPS-35-7.5 - импульсный источник питания 7,5 В для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Позиция | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 35 | Номинальная мощность 35 Вт |
| 7.5 | Выходное напряжение 7,5 В |
Краткое назначение
Одноканальный импульсный источник питания с универсальным сетевым входом, гальванической развязкой и защитами от перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Высокий КПД, до 84% для исполнения 7,5 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение естественной конвекцией воздуха.
- Компактные габариты 3" × 2".
- Индикатор наличия выходного напряжения.
- Потребление холостого хода менее 0,3 Вт.
- Установочный ресурс по MTBF нормируется.
Область применения
Питание промышленной и встраиваемой электронной аппаратуры, систем автоматики, измерительных и управляющих устройств, оборудования, требующего стабилизированного постоянного напряжения 7,5 В.
Основные параметры
| Параметр | Значение |
| Серия | EPS-35 |
| Модель | EPS-35-7.5 |
| Тип | Одноканальный импульсный источник питания |
| Номинальная выходная мощность | 35,25 Вт |
| Пиковая нагрузка 10 с | 39 Вт |
| Размеры | 76,2 × 50,8 × 24 мм |
| Масса | 0,085 кг |
| Упаковка | 120 шт. / 11,2 кг / 0,94 куб. фута |
| MTBF | 3673,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 649,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 4,7 А |
| Диапазон выходного тока | 0 ~ 5,2 А |
| Номинальная мощность | 35,25 Вт |
| Диапазон подстройки выходного напряжения | 7,13 ~ 8,25 В |
| Пульсации и шум | 80 мВ пик-пик |
| Стабилизация по входному напряжению | ±2,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Типовой КПД | 84% |
| Типовой входной ток | 0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | 40 А при 230 В AC, холодный запуск |
| Ток утечки | < 1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115 ~ 170% от номинальной выходной мощности |
| Тип защиты от перегрузки | Искровой режим, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 8,63 ~ 10,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | −30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота над уровнем моря | 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Конструктивное исполнение
| Параметр | Значение |
| Габаритные размеры | 76,2 × 50,8 × 24 мм |
| Способ охлаждения | Свободная конвекция воздуха |
| Примечание по монтажу | Требуется обеспечить безопасное изоляционное расстояние относительно корпуса системы |
| Сигнализация | Светодиодный индикатор включения |
Разъемы
| Назначение | Тип | Назначение контактов |
| Вход переменного тока CN1 | JST B3P-VH или эквивалент | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Выход постоянного тока CN2 | JST B2P-VH или эквивалент | 1 — +V; 2 — -V |
Примечания
| 1 | Все параметры, явно не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм. Итоговое изделие должно быть перепроверено на соответствие директивам ЭМС. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. Следует проверять статическую характеристику. |
| 6 | 33% рабочего цикла в течение 10 с: средняя выходная мощность не должна превышать номинальную. |
| 7 | Модель EPS-35-24/27/36/48 допускается без вентилятора. |
| 8 | Дерейтинг по температуре: 3,5 °C/1000 м без вентилятора и 5 °C/1000 м с вентилятором при высоте выше 2000 м (6500 ft). |
