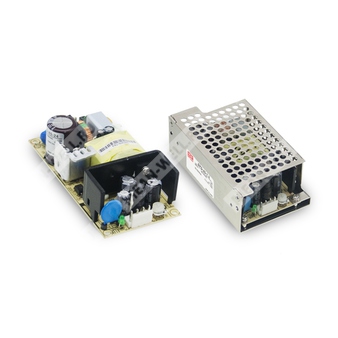

EPS-45-12-C - импульсный источник питания 12 В для промышленной электроники и встраиваемых систем.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| EPS |
Серия импульсных источников питания Mean Well EPS |
| 45 |
Номинальная мощность серии: 45 Вт |
| 12 |
Номинальное выходное напряжение: 12 В |
| C |
Исполнение в закрытом корпусе |
Назначение и особенности
EPS-45-12-C представляет собой одно-выходной импульсный источник питания мощностью 45 Вт с выходным напряжением 12 В постоянного тока, предназначенный для применения в промышленной электронике, средствах автоматизации, измерительной аппаратуре и прочих встроенных устройствах.
- Универсальный диапазон входного напряжения переменного тока.
- Полный диапазон входного напряжения без переключения.
- Высокий КПД до 88%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией без вентилятора.
- Компактное исполнение 4" × 2".
- Светодиодный индикатор включения.
- Потребление холостого хода менее 0,3 Вт.
- Допустимая высота эксплуатации до 4000 м.
- Вариант исполнения: закрытый корпус.
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение |
12 В |
| Номинальный ток |
3,75 А |
| Диапазон регулировки тока |
0 ~ 4,2 А |
| Номинальная мощность |
45 Вт |
| Пульсации и шум |
120 мВ п-п |
| Диапазон регулировки выходного напряжения |
10,8 ~ 13,5 В |
| Допуск по выходному напряжению |
±2,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, время нарастания |
1000 мс, 50 мс / 230 В переменного тока
2000 мс, 50 мс / 115 В переменного тока при полной нагрузке |
| Время удержания |
50 мс / 230 В переменного тока
16 мс / 115 В переменного тока при полной нагрузке |
| Пиковая нагрузка 10 с |
50,4 Вт |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД |
88% тип. |
| Потребляемый ток |
1,8 А / 115 В переменного тока; 1 А / 230 В переменного тока |
| Пусковой ток |
60 А / 230 В переменного тока, холодный старт |
| Ток утечки |
< 2 мА / 240 В переменного тока |
Защита
| Функция | Реализация |
|---|
| Защита от перегрузки |
115 ~ 160% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
13,8 ~ 16,2 В |
| Алгоритм защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Рабочая высота |
4000 м |
| Устойчивость к вибрации |
10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход |
3 кВ переменного тока |
| Испытательное напряжение изоляции вход-корпус |
2 кВ переменного тока |
| Испытательное напряжение изоляции выход-корпус |
0,5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
|---|
| MTBF |
2981,8 тыс. ч минимум, Telcordia SR-332 (Bellcore) |
| MTBF |
652,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры и исполнение
| Параметр | Значение |
|---|
| Исполнение платы |
101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Исполнение в закрытом корпусе |
103,4 × 62 × 37 мм (Д × Ш × В) |
| Тип исполнения |
Закрытый корпус |
Подключение
| Разъём | Назначение |
|---|
| Входной разъём AC (CN1) |
JST B3P-VH или аналог |
| Контакт 1 |
AC/N |
| Контакт 2 |
Не используется |
| Контакт 3 |
AC/L |
| Выходной разъём DC (CN2) |
JST B4P-VH или аналог |
| Контакты 1, 2 |
-V |
| Контакты 3, 4 |
+V |
Соответствие стандартам
| Группа | Стандарты |
|---|
| Безопасность |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| ЭМС, помехоэмиссия |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| ЭМС, помехоустойчивость |
BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6, BS EN/EN61000-4-8, BS EN/EN61000-4-11, BS EN/EN55035, уровень тяжёлой промышленности, EAC TP TC 020 |
Упаковка
| Вариант | Масса и упаковка |
|---|
| Плата PCB |
0,14 кг; 96 шт. / 14,5 кг / 1,39 куб. фута |
| С опциональным корпусом |
0,3 кг; 45 шт. / 14,5 кг / 0,63 куб. фута |
Примечания
- Все параметры, специально не оговорённые иначе, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Может потребоваться снижение нагрузки при низком входном напряжении. Следует обращаться к статическим характеристикам для получения подробностей.
- Максимальная скважность 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную мощность.
- Температурное снижение мощности для эксплуатации на высоте выше 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
Дополнительные сведения по монтажу: при использовании опционального корпуса и L-кронштейна должны соблюдаться требования к заземлению; клеммы M1 и M2 относятся к защитному заземлению и должны быть заземлены.
