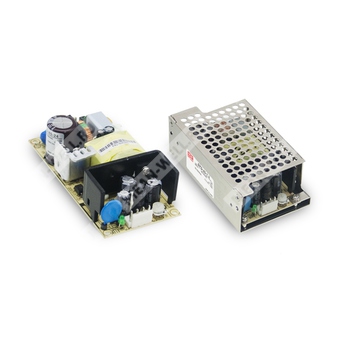

EPS-45-12 - импульсный AC/DC источник питания 45 Вт с выходом 12 В для промышленной аппаратуры.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| EPS |
Серия импульсных одновыходных источников питания Mean Well EPS |
| 45 |
Номинальная мощность 45 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Назначение и особенности
EPS-45-12 — одновыходной импульсный источник питания переменного/постоянного тока серии EPS-45, предназначенный для построения промышленной и электронной аппаратуры с выходом 12 В.
- Универсальный диапазон входного напряжения переменного тока и полное диапазонное покрытие по постоянному входу.
- Высокая эффективность преобразования.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Свободная конвекционная система охлаждения без вентилятора.
- Компактное исполнение формата 4"×2".
- Светодиодный индикатор включения питания.
- Потребление холостого хода менее 0,3 Вт.
- Подходит для эксплуатации на высоте до 4000 м.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток |
3,75 А |
| Диапазон тока |
0 ~ 4,2 А |
| Номинальная мощность |
45 Вт |
| Пульсации и шум |
120 мВп-п |
| Диапазон регулировки выходного напряжения |
10,8 ~ 13,5 В |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, время нарастания |
2000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания |
16 мс / 115 В AC при полной нагрузке |
| Допуск по выходному напряжению |
±2,0% |
| Пиковая нагрузка 10 с |
50,4 Вт |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД тип. |
88% |
| Входной ток тип. |
1,0 А / 230 В AC |
| Пусковой ток тип. |
Холодный старт 60 А / 230 В AC |
| Ток утечки |
<2 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
115 ~ 160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13,8 ~ 16,2 В; отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения, влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота |
4000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2981,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 652,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты платы |
101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Габариты с опциональным кожухом |
103,4 × 62 × 37 мм (Д × Ш × В) |
| Масса |
Плата: 0,14 кг |
| Масса с опциональным кожухом |
0,3 кг |
| Упаковка |
Плата: 96 шт. / 14,5 кг / 1,39 куб. фут.; с опциональным кожухом: 45 шт. / 14,5 кг / 0,63 куб. фут. |
Подключение
Входной разъём AC (CN1): JST B3P-VH или эквивалент
| Номер контакта |
Назначение |
| 1 |
AC/N |
| 2 |
Не используется |
| 3 |
AC/L |
Выходной разъём DC (CN2): JST B4P-VH или эквивалент
| Номер контакта |
Назначение |
| 1, 2 |
-V |
| 3, 4 |
+V |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12", завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует обращаться к статическим характеристикам для получения подробностей.
- Максимальный режим 33% от длительности цикла в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
