EPS-45-15 - импульсный источник питания 15 В постоянного тока для промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Смысл |
|---|
| EPS | Серия импульсных одновыходных источников питания Mean Well EPS |
| 45 | Номинальная мощность серии: 45 Вт |
| 15 | Выходное напряжение: 15 В постоянного тока |
Назначение и особенности
EPS-45-15 представляет собой одновыходной импульсный источник питания AC/DC мощностью 45 Вт с выходным напряжением 15 В. Изделие предназначено для питания промышленной электроники, приборов автоматики, встроенных систем и прочей аппаратуры, требующей стабилизированного низковольтного постоянного напряжения.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входа 90 ~ 264 В AC или 127 ~ 370 В DC.
- Высокий КПД до 87%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Свободная конвекционная система охлаждения.
- Светодиодный индикатор включения.
- Компактное исполнение формата 4" × 2".
- Низкое потребление холостого хода: менее 0,3 Вт.
- Допускается монтаж в составе конечного оборудования.
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3,3 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5 ~ 16,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Допуск по выходному напряжению | ±2,0% |
| Пиковая нагрузка 10 с | 49,5 Вт |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 87% |
| Входной ток, тип. | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, тип. | 60 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Защиты
| Функция защиты | Параметры |
|---|
| Перегрузка | 115 ~ 160% от номинальной выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8 ~ 16,2 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, IEC62368-1 |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень тяжелой промышленности, EAC TP TC 020 |
MTBF
| Методика расчета | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 2981,8 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 652,4 тыс. ч, минимум |

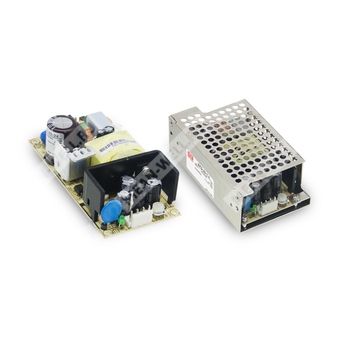

Габаритные размеры и исполнение
| Исполнение | Размеры |
|---|
| Плата PCB | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| С опциональным кожухом | 103,4 × 62 × 37 мм (Д × Ш × В) |
| Дополнительный L-кронштейн | Опция No.998A-D |
| Опциональный кожух | Опция No.998A-T |
Подключение
| Разъем | Назначение |
|---|
| CN1, вход переменного тока | JST B3P-VH или эквивалент |
| Контакты CN1 | 1 — AC/N, 2 — без вывода, 3 — AC/L |
| CN2, выход постоянного тока | JST B4P-VH или эквивалент |
| Контакты CN2 | 1,2 — -V; 3,4 — +V |
| Заземление | M1 и M2 являются безопасным заземлением и должны быть соединены с землей |
Упаковка
| Вариант поставки | Масса | Количество в упаковке | Масса упаковки | Объем упаковки |
|---|
| PCB | 0,14 кг | 96 шт. | 14,5 кг | 1,39 куб. фута |
| С опциональным кожухом | 0,3 кг | 45 шт. | 14,5 кг | 0,63 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены в статических характеристиках.
- Максимальный коэффициент заполнения 33% в течение каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Температурное снижение нагрузки для моделей без вентилятора составляет 3,5% на 1000 м, а для моделей с вентилятором — 5% на 1000 м для высоты выше 2000 м.
