EPS-45-24-C
нет на складе

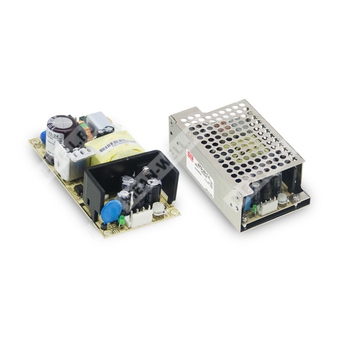

EPS-45-24-C - импульсный источник питания 24 В для промышленной аппаратуры и встроенных систем.
Расшифровка партномера
| Позиция | Значение |
| EPS | Серия источников питания EPS |
| 45 | Номинальная мощность 45 Вт |
| 24 | Выходное напряжение 24 В |
| C | Исполнение в закрытом корпусе |
Назначение и особенности
EPS-45-24-C представляет собой одно-выходной импульсный источник питания переменного/постоянного входа с выходом 24 В постоянного тока, предназначенный для питания промышленной электроники, автоматизации и встроенных устройств. Исполнение «-C» обозначает закрытый корпус. Допускается работа как в исполнении на печатной плате, так и в закрытом корпусе с дополнительными аксессуарами серии.
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Высокий КПД до 89%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение 4″×2″.
- Индикатор наличия выходного напряжения.
- Потребление без нагрузки менее 0,3 Вт.
- Возможность эксплуатации на высоте до 4000 м.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Частота сети | 47–63 Гц |
| Потребляемый ток | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный пуск |
| Ток утечки | Менее 2 мА при 240 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,9 А |
| Диапазон выходного тока | 0–2,1 А |
| Номинальная мощность | 45,6 Вт |
| Регулировка выходного напряжения | 21,6–27 В |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки | 115–160% от номинальной выходной мощности; тип защиты — режим с самовосстановлением после устранения неисправности |
| Защита от перенапряжения | 27,6–32,4 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень тяжёлой промышленности, EAC TP TC 020 |
МТBF
| Параметр | Значение |
| Средняя наработка на отказ | 2981,8 тыс. ч по Telcordia SR-332 (Bellcore); 652,4 тыс. ч по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Исполнение на печатной плате | 101,6 × 50,8 × 29 мм |
| Исполнение в закрытом корпусе | 103,4 × 62 × 37 мм |
| Конструкция | Одно-выходной источник питания серии EPS-45 |
Подключение
| Параметр | Значение |
| Входной разъём | JST B3P-VH или эквивалент |
| Выходной разъём | JST B4P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Назначение контактов выхода | 1,2 — -V; 3,4 — +V |
| Заземление | M1 и M2 — защитное заземление, должны быть подключены к земле |
Упаковка
| Параметр | Значение |
| Масса | PCB: 0,14 кг; с опциональным корпусом: 0,3 кг |
| Упаковка | PCB: 96 шт. / 14,5 кг / 1,39 ft³; с опциональным корпусом: 45 шт. / 14,5 кг / 0,63 ft³ |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12″ и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск включает погрешность установки, нестабильность по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- При импульсной нагрузке допускается скважность не более 33% в пределах каждого интервала 30 секунд; средняя выходная мощность не должна превышать номинальную.
- При эксплуатации на высоте более 2000 м требуется дополнительное снижение температуры окружающей среды: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
