EPS-45-24 - импульсный источник питания 24 В постоянного тока для промышленной аппаратуры.
Расшифровка партномера EPS-45-24
| Позиция | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 45 | Номинальная мощность 45 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и особенности
EPS-45-24 представляет собой одно-выходной импульсный источник вторичного электропитания переменного/постоянного тока с выходом 24 В постоянного тока. Модель предназначена для установки в конечное изделие и применяется в промышленной электронике, системах автоматики, измерительной и управляющей аппаратуре.
- Универсальный вход AC с расширенным диапазоном.
- Возможность работы от DC входа.
- Компактное исполнение формата 4" × 2".
- Свободная конвекционная система охлаждения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Индикатор наличия выходного напряжения.
- Малое потребление холостого хода.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,9 А |
| Диапазон тока | 0…2,1 А |
| Номинальная мощность | 45,6 Вт |
| Пиковая нагрузка, 10 с | 50,4 Вт |
| Диапазон регулировки напряжения | 21,6…27 В |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД, тип. | 89% |
| Входной ток, тип. | 1,8 А при 115 В AC; 1,0 А при 230 В AC |
| Пусковой ток, тип. | 60 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115…160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварии, режим hiccup |
| Перенапряжение | 27,6…32,4 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом графика снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | До 4000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| ЭМС излучение | BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 класс B, GB17625 класс A, EAC TP TC 020 |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; тяжелая промышленная степень; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 2981,8 тыс. ч, Telcordia SR-332 (Bellcore); 652,4 тыс. ч, MIL-HDBK-217F (25 °C) |
Размеры, конструкция и подключение
| Параметр | Значение |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты в опциональном корпусе | 103,4 × 62 × 37 мм |

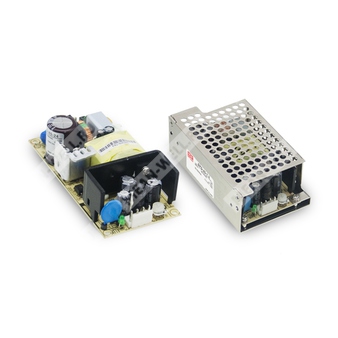

| Тип исполнения | PCB only или enclosed type с опциональным корпусом |
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/N; 2 — без вывода; 3 — AC/L |
| Выходной разъем | JST B4P-VH или эквивалент |
| Назначение контактов выхода | 1,2 — -V; 3,4 — +V |
| Масса | PCB: 0,14 кг; в опциональном корпусе: 0,3 кг |
| Упаковка | PCB: 96 шт., 14,5 кг, 1,39 куб. фута; в опциональном корпусе: 45 шт., 14,5 кг, 0,63 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены на графике статических характеристик.
- Максимальная скважность 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС проводились на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для моделей без вентилятора температурное снижение нагрузки составляет 3,5% на 1000 м высоты, а для моделей с вентилятором — 5% на 1000 м при высоте выше 2000 м.
Дополнительные сведения
- Режим работы: свободная конвекция.
- Охлаждение: естественное.
- Наличие светодиодного индикатора питания.
- Защита от короткого замыкания с автоматическим восстановлением.
