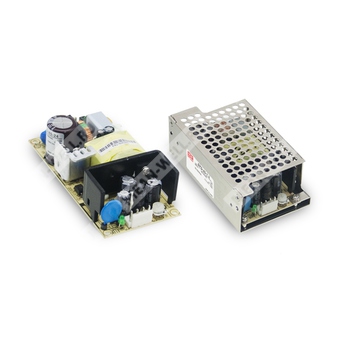

EPS-45-3.3-C - компактный AC/DC источник питания для промышленной электроники и встраиваемых систем.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 45 | Номинальная мощность 45 Вт |
| 3.3 | Выходное напряжение 3,3 В |
| C | Исполнение с закрытым кожухом |
Назначение и особенности
EPS-45-3.3-C представляет собой одноканальный импульсный источник питания AC/DC серии EPS-45 с номинальным выходным напряжением 3,3 В. Изделие рассчитано на питание низковольтной нагрузки в составе промышленной аппаратуры, встраиваемых электронных устройств, систем автоматики и оборудования общего назначения. Модель относится к классу компактных источников питания с естественным охлаждением, универсальным диапазоном сетевого входа и встроенными схемами защиты от перегрузки и перенапряжения.
- Универсальный диапазон входного напряжения переменного тока.
- Полный диапазон входа 90–264 ВAC или 127–370 ВDC.
- Высокая эффективность преобразования для данного класса изделий.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Естественное воздушное охлаждение без вентилятора.
- Компактное исполнение формата 4" × 2".
- Индикатор наличия выходного напряжения.
- Возможность установки дополнительного кожуха и L-образного кронштейна.
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 8 А |
| Диапазон регулировки выходного тока | 0–9 А |
| Номинальная выходная мощность | 26,4 Вт |
| Пиковая нагрузка 10 с | 29,7 Вт |
| Диапазон подстройки выходного напряжения | 3,1–3,6 В |
| Пульсации и шум | 80 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время установления, время нарастания | 1000 мс, 50 мс при 230 ВAC; 2000 мс, 50 мс при 115 ВAC, при полной нагрузке |
| Время удержания | 50 мс при 230 ВAC; 16 мс при 115 ВAC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 ВAC / 127–370 ВDC |
| Диапазон частоты | 47–63 Гц |
| Входной ток | 1,8 А при 115 ВAC; 1 А при 230 ВAC |
| Пусковой ток | 60 А при 230 ВAC, холодный запуск |
| Ток утечки | <2 мА при 240 ВAC |
Параметры выходного каскада
| Параметр | Значение |
| Номинальное напряжение | 3,3 В |
| Диапазон напряжения при перегрузке защиты | 3,7–4,45 В |
| Уровень защиты от перегрузки | 115–160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эффективность и тепловые характеристики
| Параметр | Значение |
| КПД, типовое значение | 80% |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Высота эксплуатации | 4000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, IEC62368-1 |
| Испытательное напряжение изоляции I/P–O/P | 3 кВAC |
| Испытательное напряжение изоляции I/P–FG | 2 кВAC |
| Испытательное напряжение изоляции O/P–FG | 0,5 кВAC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 2981,8 тыс. ч по Telcordia SR-332 (Bellcore); 652,4 тыс. ч по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Габариты печатной версии | 101,6 × 50,8 × 29 мм |
| Габариты с дополнительным кожухом | 103,4 × 62 × 37 мм |
| Масса печатной версии | 0,14 кг |
| Масса с дополнительным кожухом | 0,3 кг |
| Упаковка печатной версии | 96 шт.; 14,5 кг; 1,39 куб. фут |
| Упаковка с дополнительным кожухом | 45 шт.; 14,5 кг; 0,63 куб. фут |
| Исполнение | Плата; доступно опциональное исполнение в кожухе |
Подключение и механическая часть
| Входной разъём | JST B3P-VH или эквивалент |
| Назначение выводов входа | 1 — AC/N; 2 — нет вывода; 3 — AC/L |
| Выходной разъём | JST B4P-VH или эквивалент |
| Назначение выводов выхода | 1,2 — −V; 3,4 — +V |
| Примечание по заземлению | M1 и M2 являются защитным заземлением и должны быть заземлены |
Примечания
- Все параметры, специально не оговоренные, измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного подключения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики.
- 33% максимального рабочего цикла в течение каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Изделие рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнены на металлической пластине 360×360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Температурное снижение допустимой нагрузки: 3,5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
