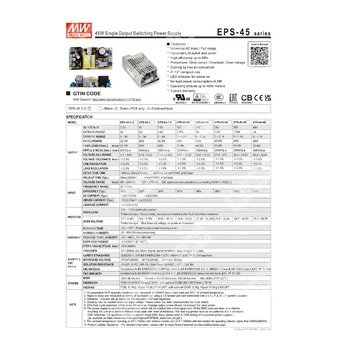

EPS-45-3.3 - импульсный AC/DC источник питания с выходным напряжением 3,3 В для промышленного применения.
Расшифровка партномера EPS-45-3.3
| Позиция в обозначении | Расшифровка |
| EPS | Серия источников питания EPS |
| 45 | Номинальная мощность 45 Вт |
| 3.3 | Выходное напряжение 3,3 В |
Назначение и особенности
EPS-45-3.3 представляет собой одновыходный импульсный источник питания переменного/постоянного тока для установки в конечное оборудование. Изделие предназначено для преобразования сетевого или постоянного входного напряжения в стабилизированное низковольтное выходное напряжение 3,3 В при мощности до 45 Вт.
Серия рассчитана на промышленное и общетехническое применение, имеет широкий диапазон входного напряжения, встроенные защиты от перегрузки и перенапряжения, а также высокую эффективность и компактные габариты.
Основные особенности
- Универсальный диапазон входного напряжения переменного тока.
- Допускается работа от постоянного входного напряжения.
- Компактное исполнение: открытая плата или закрытый вариант в корпусе.
- Высокий КПД для данного класса источников питания.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Наличие светодиодного индикатора включения.
- Соответствие требованиям по электромагнитной совместимости и безопасности.
Выходные параметры
| Выходное напряжение | 3,3 В |
| Номинальный ток | 8 А |
| Диапазон регулировки тока | 0 ~ 9 А |
| Номинальная мощность | 26,4 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 3,1 ~ 3,6 В |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установления, время нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Точность выходного напряжения | ±2,0% |
| Допустимая кратковременная пик-нагрузка | 29,7 Вт в течение 10 с |
Входные параметры
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный пуск |
| Ток утечки | Менее 2 мА при 240 В AC |
| Возможность работы от постоянного напряжения | Да, при подключении к AC/N(+), AC/L(-) |
| Тип входа | AC/DC |
КПД и энергетические характеристики
Защита
| Защита от перегрузки | 115 ~ 160% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 3,7 ~ 4,45 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации и хранения
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Рабочая высота | 4000 м |
| Дерейтинг по температуре окружающей среды | См. кривую снижения нагрузки |
| Дерейтинг по высоте | Для высоты более 2000 м: 3,5%/1000 м для моделей без вентилятора |
Механические и конструктивные данные
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты с дополнительным корпусом | 103,4 × 62 × 37 мм |
| Масса печатной платы | 0,14 кг |
| Масса с дополнительным корпусом | 0,3 кг |
| Охлаждение | Свободная конвекция воздуха |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Исполнение | Печатная плата; опционально закрытое исполнение |
Разъемы и подключение
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Выходной разъем | JST B4P-VH или эквивалент |
| Назначение контактов выхода | 1, 2 — -V; 3, 4 — +V |
| Межплатные и монтажные элементы | См. механическую спецификацию изделия |
Изоляция и безопасность
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
Электромагнитная совместимость
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6, BS EN/EN61000-4-8, BS EN/EN61000-4-11, BS EN/EN55035, уровень heavy industry |
Надежность
| MTBF | 2981,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 652,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Упаковка
| Упаковка для печатной платы | 0,14 кг; 96 шт. / 14,5 кг / 1,39 куб. фута |
| Упаковка для исполнения с дополнительным корпусом | 0,3 кг; 45 шт. / 14,5 кг / 0,63 куб. фута |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск настройки, нестабильность по линии и нестабильность по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтинг. Для подробностей следует учитывать статические характеристики. |
| 5 | Максимальная скважность 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 6 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. |
| 7 | При высоте эксплуатации выше 2000 м требуется температурный дерейтинг 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором. |
