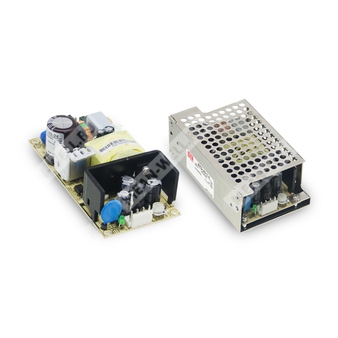

EPS-45-36-C - импульсный источник питания с одним выходом 36 В постоянного тока для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| EPS | Серия импульсных источников питания EPS |
| 45 | Номинальная мощность 45 Вт |
| 36 | Выходное напряжение 36 В |
| C | Исполнение в закрытом корпусе |
Назначение и особенности
EPS-45-36-C — это одно выходной импульсный источник питания мощностью 45 Вт серии EPS-45, предназначенный для питания промышленной и электронной аппаратуры от сети переменного или постоянного тока. Исполнение C соответствует закрытому корпусу. Изделие обеспечивает широкий диапазон входного напряжения, встроенные защиты от перегрузки и перенапряжения, а также естественное охлаждение за счет свободной конвекции.
Основные свойства
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Возможность работы от постоянного входного напряжения.
- Один стабилизированный выход 36 В.
- Высокий КПД для данного класса источников питания.
- Защита от перегрузки по выходу.
- Защита от перенапряжения на выходе.
- Охлаждение свободной конвекцией.
- Компактное исполнение 4 × 2 дюйма.
- Низкое потребление холостого хода.
- LED-индикатор включения.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 36 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон регулировки выходного напряжения | 32,4…39,6 В |
| Номинальная мощность | 45 Вт |
| Пиковая мощность 10 с | 50,4 Вт |
| Пульсации и шум | 280 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, время нарастания | 2000 мс, 50 мс при 115 В AC и полной нагрузке |
| Время удержания | 16 мс при 115 В AC и полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC, 127…370 В DC |
| Частота сети | 47…63 Гц |
| КПД тип. | 89% |
| Входной ток тип. | 1,0 А при 230 В AC |
| Пусковой ток тип. | Холодный старт 60 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 115…160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 39,7…46,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, одобрение IEC62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
Конструкция и подключение
| Параметр | Значение |
| Тип корпуса | Закрытый корпус, исполнение C |
| Входной разъем | JST B3P-VH или эквивалент |
| Выходной разъем | JST B4P-VH или эквивалент |
| Охлаждение | Свободная конвекция |
| Световая индикация | LED-индикатор питания |
| Заземление | M1 и M2 являются точками защитного заземления и должны быть заземлены |
Масса, габариты и упаковка
| Параметр | Значение |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты с опциональным корпусом | 103,4 × 62 × 37 мм |
| Масса PCB | 0,14 кг |
| Масса с опциональным корпусом | 0,3 кг |
| Упаковка PCB | 96 шт.; 14,5 кг; 1,39 куб. фута |
| Упаковка с опциональным корпусом | 45 шт.; 14,5 кг; 0,63 куб. фута |
Наработка на отказ
| Параметр | Значение |
| MTBF | 2981,8 тыс. ч по Telcordia SR-332 (Bellcore); 652,4 тыс. ч по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного подключения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики.
- 33% максимальный коэффициент заполнения в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент для установки в конечное изделие; ЭМС-испытания выполнялись на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие ЭМС.
- Для моделей без вентилятора снижение допустимой температуры по высоте составляет 3,5 °C/1000 м, а для моделей с вентилятором — 5 °C/1000 м при высоте свыше 2000 м.
