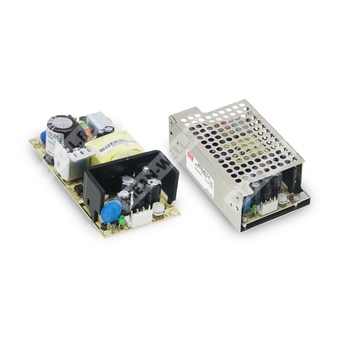

EPS-45-48 - импульсный источник питания 48 В, 45 Вт для промышленной электроники и автоматики.
Назначение: одноканальный сетевой источник вторичного электропитания с выходным напряжением 48 В постоянного тока и выходной мощностью до 45 Вт.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 45 | Номинальная выходная мощность 45 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Ключевые особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входного напряжения в соответствии с промышленным применением.
- Высокая эффективность преобразования.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение 4" × 2".
- Светодиодный индикатор наличия выходного напряжения.
- Потребление без нагрузки менее 0,3 Вт.
- Допустимая высота эксплуатации до 4000 м.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0...1,1 А |
| Номинальная выходная мощность | 48 Вт |
| Диапазон регулировки выходного напряжения | 43,2...52,8 В |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум, максимум | 300 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Время установки, время нарастания | 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115 В AC, при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC / 127...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| КПД, тип. | 90% |
| Входной ток, тип. | 1 А при 230 В AC |
| Пусковой ток, тип. | Холодный запуск 60 А при 230 В AC |
| Ток утечки | Менее 2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115...160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 53,3...64,8 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход - выход | 3 кВ AC |
| Испытательное напряжение изоляции вход - корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход - корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Рабочая высота | 4000 м |
Механические и монтажные данные
| Параметр | Значение |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты с опциональным корпусом | 103,4 × 62 × 37 мм |
| Вибрация | 10...500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Разъём входа переменного тока | JST B3P-VH или эквивалент |
| Разъём выхода постоянного тока | JST B4P-VH или эквивалент |
| Требование к заземлению | M1 и M2 являются защитным заземлением и должны быть заземлены |
Масса и упаковка
| Параметр | Значение |
| Масса PCB | 0,14 кг |
| Упаковка PCB | 96 шт. / 14,5 кг / 1,39 куб. фут |
| Масса с опциональным корпусом | 0,3 кг |
| Упаковка с опциональным корпусом | 45 шт. / 14,5 кг / 0,63 куб. фут |
MTBF
| Параметр | Значение |
| MTBF | 2981,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 652,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Стандарт излучаемых помех | BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 класс B, GB17625 класс A, EAC TP TC 020 |
| Стандарт помехоустойчивости | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень тяжёлой промышленности, EAC TP TC 020 |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Максимальный режим импульсной нагрузки составляет 33% скважности в пределах каждого интервала 30 с; средняя выходная мощность не должна превышать номинальную.
- Источник питания предназначен для установки в конечное оборудование; при проведении EMC-испытаний используются монтаж на металлической пластине 360 × 360 мм толщиной 1 мм. Прибор должен быть повторно проверен на соответствие EMC в составе конечного изделия.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
