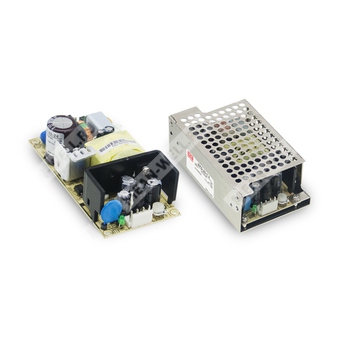

EPS-45-5-C - импульсный AC/DC источник питания 5 В для промышленной электроники и встраиваемых систем.
Назначение: одно-выходной сетевой источник питания мощностью 45 Вт для преобразования переменного или постоянного входного напряжения в стабилизированное выходное напряжение 5 В.
Расшифровка партномера
| Позиция |
Расшифровка |
| EPS |
Серия импульсных источников питания Mean Well EPS |
| 45 |
Номинальная мощность 45 Вт |
| 5 |
Выходное напряжение 5 В |
| C |
Исполнение в закрытом корпусе |
Основные особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная коррекция и защита от короткого замыкания, перегрузки и перенапряжения.
- Высокий КПД до 82%.
- Низкое потребление холостого хода.
- Охлаждение свободной конвекцией воздуха.
- Компактное исполнение 4" × 2".
- Индикатор наличия выходного напряжения.
- Работа на высоте до 4000 м.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный ток |
8 А |
| Диапазон тока |
0–9 А |
| Номинальная мощность |
40 Вт |
| Пиковая мощность (10 с) |
45 Вт |
| Регулировка выходного напряжения |
4,75–5,5 В |
| Пульсации и шум |
80 мВ п-п |
| Точность стабилизации |
±2,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установки, время нарастания |
1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В AC / 127–370 В DC |
| Диапазон частоты |
47–63 Гц |
| КПД |
82% тип. |
| Входной ток |
1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток |
60 А при 230 В AC, холодный старт |
| Ток утечки |
<2 мА при 240 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
115–160% от номинальной выходной мощности; режим прерывистый, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения |
5,6–6,75 В; отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота |
4000 м |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение |
Вход–выход: 3 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–земля, выход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень тяжелой промышленности, EAC TP TC 020 |
Механические данные
| Параметр |
Значение |
| Габариты печатной платы |
101,6 × 50,8 × 29 мм |
| Габариты с опциональным корпусом |
103,4 × 62 × 37 мм |
| Исполнение |
PCB; с опциональным корпусом |
| Дополнительный кронштейн |
Опциональный L-образный кронштейн No.998A-D |
| Опциональный корпус |
No.998A-T |
| Разъем входа переменного тока |
JST B3P-VH или эквивалент |
| Разъем выхода постоянного тока |
JST B4P-VH или эквивалент |
Разъемы
| Разъем |
Контакт |
Назначение |
| CN1 |
1 |
AC/N |
| CN1 |
2 |
Нет контакта |
| CN1 |
3 |
AC/L |
| CN2 |
1, 2 |
-V |
| CN2 |
3, 4 |
+V |
Надежность и упаковка
| Параметр |
Значение |
| MTBF |
2981,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 652,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Масса PCB |
0,14 кг |
| Упаковка PCB |
96 шт.; 14,5 кг; 1,39 куб. фута |
| Масса с корпусом |
0,3 кг |
| Упаковка с корпусом |
45 шт.; 14,5 кг; 0,63 куб. фута |
Примечания
| № |
Текст |
| 1 |
Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
При низком входном напряжении может потребоваться снижение нагрузки. Следует обращаться к статическим характеристикам. |
| 5 |
Максимальная скважность 33% в пределах каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную. |
| 6 |
Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнены на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. Для руководства по выполнению испытаний следует использовать рекомендации Mean Well по испытаниям EMI для компонентов источников питания. |
| 7 |
Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
Дополнительно: для варианта EPS-45-5-C в таблице спецификаций следует ориентироваться на параметры для исполнения 5 В и закрытого корпуса.
