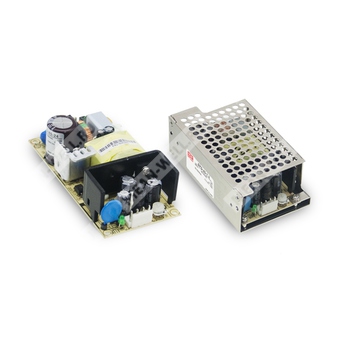

EPS-45-5 - импульсный источник питания 5 В для промышленной аппаратуры и встроенных систем.
Назначение: однотактный сетевой AC/DC источник питания мощностью 40 Вт с одним выходом 5 В, предназначенный для питания электронной и промышленной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| EPS | Серия источников питания Mean Well EPS |
| 45 | Номинальная мощность 45 Вт по серии |
| 5 | Выходное напряжение 5 В |
Ключевые особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Высокий КПД до 82%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией, без вентилятора.
- Компактное исполнение 4" × 2".
- Низкое собственное потребление холостого хода.
- Светодиодный индикатор включения.
- Подходит для монтажа на печатную плату, доступен закрытый вариант исполнения и L-кронштейн.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 8 А |
| Диапазон тока | 0 ~ 9 А |
| Номинальная мощность | 40 Вт |
| Регулировка выходного напряжения | 4,75 ~ 5,5 В |
| Пульсации и шум | 80 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время запуска, нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 82% тип. |
| Входной ток | 1,0 А при 230 В AC; 1,8 А при 115 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115 ~ 160% от номинальной выходной мощности; тип защиты — hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 5,6 ~ 6,75 В; тип защиты — отключение выходного напряжения, восстановление повторным включением питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, IEC62368-1 |
| ЭМС, помехоэмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, тяжёлый промышленный уровень, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты с дополнительным корпусом | 103,4 × 62 × 37 мм |
| Подключение входа | Разъём JST B3P-VH или эквивалент |
| Подключение выхода | Разъём JST B4P-VH или эквивалент |
| Назначение выводов входа | 1 — AC/N, 2 — нет вывода, 3 — AC/L |
| Назначение выводов выхода | 1,2 — -V; 3,4 — +V |
| Монтаж | Плата PCB; доступен закрытый вариант исполнения и L-кронштейн |
| Заземление | M1 и M2 являются защитным заземлением и должны быть заземлены |
Масса и упаковка
| Параметр | Значение |
| Масса для исполнения PCB | 0,14 кг |
| Упаковка для исполнения PCB | 96 шт.; 14,5 кг; 1,39 куб. фута |
| Масса с дополнительным корпусом | 0,3 кг |
| Упаковка с дополнительным корпусом | 45 шт.; 14,5 кг; 0,63 куб. фута |
Надёжность
| Параметр | Значение |
| MTBF | 2981,8 тыс. ч. min по Telcordia SR-332 (Bellcore); 652,4 тыс. ч. min по MIL-HDBK-217F (25 °C) |
Расчётные и эксплуатационные примечания
- Все параметры, специально не оговорённые, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать статические характеристики.
- Пиковая нагрузка 10 с допускается с коэффициентом заполнения не более 33% в течение каждых 30 с; средняя выходная мощность не должна превышать номинальную.
- Изделие рассматривается как компонент для установки в конечное оборудование; итоговое оборудование должно быть повторно проверено на соответствие ЭМС.
- Для высоты более 2000 м температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Примечание по режиму перегрузки: восстановление происходит автоматически после устранения причины неисправности.
Примечание по перенапряжению: восстановление выполняется повторным включением питания.
