EPS-65-12-C

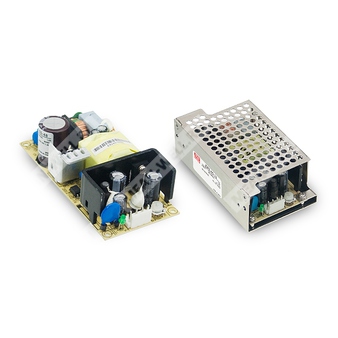

EPS-65-12-C - источник питания 12 В мощностью 65 Вт для промышленной электроники и автоматики.
Назначение: одноканальный импульсный источник питания с универсальным входом переменного тока и возможностью работы от постоянного тока, предназначенный для питания аппаратуры промышленной автоматизации, электронных устройств и встраиваемых систем.
Расшифровка партномера
| Элемент обозначения | Значение |
| EPS | Серия источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| 12 | Выходное напряжение 12 В |
| C | Исполнение: в корпусе |
Краткое описание
Изделие относится к серии EPS-65 — компактным одновыходным импульсным источникам питания с естественным охлаждением, высокой эффективностью и встроенными защитами от короткого замыкания, перегрузки и перенапряжения.
Параметры выхода
| Параметр | Значение для EPS-65-12-C |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5,42 А |
| Диапазон регулировки выходного напряжения | 10,8…13,5 В |
| Диапазон выходного тока | 0…6 А |
| Номинальная мощность | 65 Вт |
| Пиковая нагрузка (10 с) | 72 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Работа от постоянного тока | Возможна при подключении AC/N(+) и AC/L(-) |
| Диапазон частоты сети | 47…63 Гц |
| КПД, типовое значение | 86% |
| Потребляемый ток, типовое значение | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, типовое значение | 60 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Тип защиты | Уставка / поведение |
| Перегрузка | 115…180% от номинальной выходной мощности; режим «провал» с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 13,8…16,2 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
Параметры электробезопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV / EN62368-1, BS EN 62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035; уровень heavy industry |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Надёжность
| Параметр | Значение |
| MTBF | 3077,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры печатной версии | 101,6 × 50,8 × 29 мм |
| Размеры в корпусе | 103,4 × 62 × 37 мм |
| Масса печатной версии | 0,15 кг |
| Масса в корпусе | 0,3 кг |
Упаковка
| Вариант | Параметры упаковки |
| Печатная версия | 96 шт.; 15,4 кг; 1,39 куб. фут |
| Версия в корпусе | 45 шт.; 14,5 кг; 0,63 куб. фут |
Подключение и конструкция
Входной разъём: JST B3P-VH или эквивалент.
Выходной разъём: JST B4P-VH или эквивалент.
Входной разъём CN1, назначение выводов: 1 — AC/N, 2 — без вывода, 3 — AC/L.
Выходной разъём CN2, назначение выводов: 1,2 — -V; 3,4 — +V.
Примечание по заземлению: M1 и M2 являются клеммами защитного заземления и должны быть подключены к земле.
Монтаж: предусмотрены печатная версия, версия в корпусе, опциональный L-кронштейн No.998A-D и опциональная крышка No.998A-T.
Особенности
- Универсальный вход переменного тока.
- Опциональный L-кронштейн и крышка.
- Высокий КПД до 90%.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение 4" × 2".
- Светодиодный индикатор включения.
- Потребление холостого хода менее 0,3 Вт.
- Диапазон рабочей высоты до 4000 м.
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, стабилизацию по линии и по нагрузке.
4. Параметры понижения нагрузки могут быть необходимы при пониженной входной сети; см. статические характеристики для деталей.
5. Диапазон входного напряжения указан для модели с универсальным входом.
6. Пиковая выходная мощность допускается только в течение 10 секунд. Средняя выходная мощность не должна превышать номинальную.
7. Вариант с корпусом рекомендуется для условий высоты более 2000 м.
