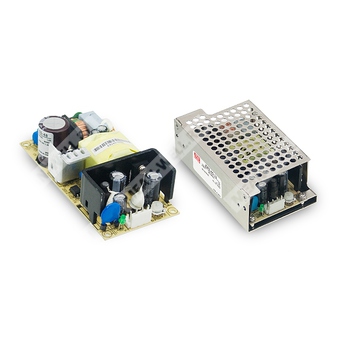

EPS-65-12
EPS-65-12 - импульсный источник питания AC/DC на 12 В с выходной мощностью до 65 Вт для промышленного применения.
Расшифровка партномера
| Позиция | Значение |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
EPS-65-12 представляет собой одно-канальный импульсный источник питания с универсальным входом переменного тока и возможностью работы от постоянного тока. Модель предназначена для построения промышленной и встраиваемой аппаратуры, где требуется стабилизированное напряжение 12 В при мощности до 65 Вт.
Для серии характерны компактные габариты, высокий КПД, охлаждение за счет свободной конвекции воздуха, а также встроенные защиты от короткого замыкания, перегрузки и перенапряжения. Конструкция допускает исполнение на печатной плате и в кожухе с дополнительными принадлежностями.
Ключевые особенности
- Универсальный вход 90–264 В переменного тока.
- Возможность питания от 127–370 В постоянного тока.
- Один выход 12 В.
- Номинальная мощность 65,04 Вт.
- Эффективность до 86%.
- Охлаждение естественной конвекцией.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение.
- Компактный форм-фактор 4"×2".
- Светодиодная индикация включения.
- Холостой ход с потреблением менее 0,3 Вт.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 5,42 А |
| Диапазон регулировки выходного напряжения | 10,8–13,5 В |
| Диапазон выходного тока | 0–6 А |
| Номинальная мощность | 65,04 Вт |
| Пиковая мощность 10 с | 72 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| Защита от перегрузки | 115–180% от номинальной выходной мощности |
| Защита от перенапряжения | 13,8–16,2 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Работа от постоянного тока | Допускается при подключении AC/N(+) и AC/L(-) |
| Диапазон частоты сети | 47–63 Гц |
| КПД | 86% |
| Входной ток | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV / EN62368-1, BS EN 62368-1, CCC GB4943.1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, уровень тяжелой промышленности, BS EN / EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 3077,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и исполнение
| Параметр | Значение |
| Исполнение платы | PCB: 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Исполнение с опциональным кожухом | 103,4 × 62 × 37 мм (Д × Ш × В) |
| Опциональный L-кронштейн | №998A-D |
| Опциональный кожух | №998A-T |
Упаковка
| Параметр | Значение |
| Масса платы | 0,15 кг |
| Масса с опциональным кожухом | 0,3 кг |
| Упаковка для платы | 96 шт. / 15,4 кг / 1,39 куб. фута |
| Упаковка с опциональным кожухом | 45 шт. / 14,5 кг / 0,63 куб. фута |
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, заканчивающейся параллельным конденсатором 47 мкФ.
3. Допуск включает установку напряжения, стабилизацию по линии и стабилизацию по нагрузке.
4. Время нарастания может быть увеличено при низком входном напряжении. Требуется проверка статических характеристик для более подробной информации.
5. Значение пикового режима ограничено максимум 10 секундами. Средняя выходная мощность не должна превышать номинальную.
6. Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм с заземлением FG через 1 мм.
7. Для моделей с вентиляторным охлаждением допускается снижение температуры окружающей среды при высоте эксплуатации выше 2000 м.
Описание
Серия EPS-65 представляет собой компактные импульсные источники питания с одним выходом, предназначенные для преобразования универсального сетевого питания в стабилизированное постоянное напряжение. Модель EPS-65-12 относится к исполнению на 12 В и сочетает в себе компактность, промышленный диапазон температур, встроенные защитные функции и соответствие современным требованиям безопасности и электромагнитной совместимости.
