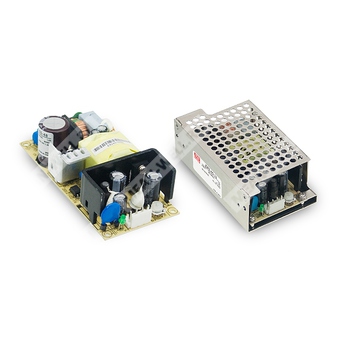

EPS-65-15-C - компактный источник питания AC/DC с одним выходом 15 В для промышленного применения.
Расшифровка партномера
| Позиция | Значение |
| EPS | Серия источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| 15 | Выходное напряжение 15 В |
| C | Исполнение в закрытом корпусе |
Назначение и особенности
EPS-65-15-C — импульсный источник питания переменного/постоянного тока с одним стабилизированным выходом 15 В, предназначенный для интеграции в промышленную аппаратуру, системы автоматизации, электронные устройства и оборудование с повышенными требованиями к компактности и эффективности.
Особенности:
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Опциональный L-образный кронштейн и крышка.
- Высокий КПД до 87%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактные габариты 4"×2".
- Светодиодный индикатор включения питания.
- Потребление без нагрузки менее 0,3 Вт.
- Допустимая высота эксплуатации до 4000 м.
Применение
Источник питания используется в промышленной электронике, системах управления, встраиваемой аппаратуре, измерительных приборах, телекоммуникационном и вспомогательном оборудовании, где требуется компактное одновыходное питание 15 В.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 4,34 А |
| Диапазон выходного тока | 0 ~ 4,8 А |
| Номинальная мощность | 65,1 Вт |
| Пиковая нагрузка | 72 Вт в течение 10 с |
| Регулировка выходного напряжения | 13,5 ~ 16,5 В |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В перем. тока; 2000 мс, 50 мс при 115 В перем. тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В перем. тока; 12 мс при 115 В перем. тока, при полной нагрузке |
| Пульсации и шум | 120 мВ п-п |
| Допуск по напряжению | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В перем. тока / 127 ~ 370 В пост. тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 87% |
| Входной ток, тип. | 1,8 А при 115 В перем. тока; 1 А при 230 В перем. тока |
| Пусковой ток, тип. | 60 А при 230 В перем. тока, холодный старт |
| Ток утечки | <2 мА при 240 В перем. тока |
| Работа от постоянного входа | Возможна при подключении AC/N(+) и AC/L(-) |
Защита
| Параметр | Значение |
| Перегрузка | 115 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Высота эксплуатации | 4000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV / EN62368-1, BS EN 62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN55032 (CISPR32) Class B, BS EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень тяжелой промышленности, BS EN / EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты с опциональным корпусом | 103,4 × 62 × 37 мм |
| Масса платы | 0,15 кг |
| Масса с опциональным корпусом | 0,3 кг |
| Упаковка, плата | 96 шт.; 15,4 кг; 1,39 куб. фута |
| Упаковка, с опциональным корпусом | 45 шт.; 14,5 кг; 0,63 куб. фута |
Средняя наработка на отказ
| Параметр | Значение |
| MTBF | 3077,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и конструкция
Входной разъём AC: JST B3P-VH или аналог.
| Номер контакта | Назначение |
| 1 | AC/N |
| 2 | Нет вывода |
| 3 | AC/L |
Выходной разъём DC: JST B4P-VH или аналог.
| Номер контакта | Назначение |
| 1, 2 | -V |
| 3, 4 | +V |
Для корпуса предусмотрены опциональные элементы: L-образный кронштейн №998A-D и крышка №998A-T.
Примечания
- Если не указано иное, все параметры измерены при 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймового скрученного провода с параллельно подключенным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, нестабильность по сети и нестабильность по нагрузке.
- Время нарастания может быть увеличено при низкой температуре.
- Коэффициент нагрузки максимален в течение 10 секунд.
- Питание рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм; итоговое изделие должно повторно проверяться на соответствие директивам ЭМС после установки в конечное оборудование.
- Для справки по способам применения см. руководство пользователя.
- Дерейтинг окружающей температуры для моделей с вентилятором не выше 1000 м над уровнем моря и для моделей с вентилятором 5 °C/1000 м при высоте выше 2000 м.
