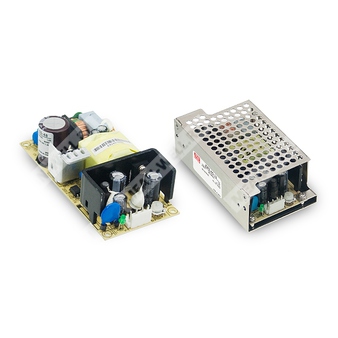

EPS-65-15 - импульсный источник питания 65 Вт с одним выходом для промышленной электроники и систем автоматизации.
Назначение: преобразование сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 15 В для питания электронных и электромеханических нагрузок.
Расшифровка партномера
| Позиция в обозначении | Значение |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 65 | Номинальная мощность серии 65 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое описание
EPS-65-15 относится к серии компактных источников питания с одним выходом, предназначенных для монтажа в составе конечного оборудования. Изделие обеспечивает стабилизированное постоянное напряжение 15 В, имеет защиту от короткого замыкания, перегрузки и перенапряжения, а также допускает работу от широкого диапазона сетевого входа 90–264 В переменного тока или 127–370 В постоянного тока.
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Опциональные L-образный кронштейн и крышка.
- Высокая эффективность до 87%.
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение естественной конвекцией воздуха.
- Компактные габариты 4" × 2".
- Светодиодный индикатор наличия выходного напряжения.
- Потребление без нагрузки менее 0,3 Вт.
- Рабочая высота до 4000 м.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 4,34 А |
| Диапазон тока | 0 ~ 4,8 А |
| Номинальная мощность | 65,04 Вт |
| Мощность пиковая, 10 с | 72 Вт |
| Диапазон подстройки выходного напряжения | 13,5 ~ 16,5 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Порог перегрузки | 115 ~ 180% от номинальной выходной мощности |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Возможность работы от постоянного входа | Да, при подключении AC/N(+) и AC/L(-) |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД | 87% |
| Входной ток | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Функция | Реализация |
| Короткое замыкание | Защита с автоматическим восстановлением |
| Перегрузка | 115 ~ 180% от номинальной выходной мощности |
| Перенапряжение | Отключение выходного напряжения, повторный запуск для восстановления |
Экологические и эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV / EN62368-1, BS EN, CCC GB4943.1, EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, BS EN/GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень heavy industry, BS EN/BS EN/EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 3077,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Габариты с опциональным корпусом | 103,4 × 62 × 37 мм (Д × Ш × В) |
| Масса для варианта PCB | 0,15 кг |
| Масса с опциональным корпусом | 0,3 кг |
| Упаковка для варианта PCB | 96 шт.; 15,4 кг; 1,39 куб. фут |
| Упаковка с опциональным корпусом | 45 шт.; 14,5 кг; 0,63 куб. фут |
| Подключение входа | JST B3P-VH или эквивалент |
| Подключение выхода | JST B4P-VH или эквивалент |
Назначение выводов
| Разъём | Номер контакта | Назначение |
| Входной разъём CN1 | 1 | AC/N |
| Входной разъём CN1 | 2 | Нет контакта |
| Входной разъём CN1 | 3 | AC/L |
| Выходной разъём CN2 | 1, 2 | -V |
| Выходной разъём CN2 | 3, 4 | +V |
Примечания
- Если параметры не указаны отдельно, они измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установившееся напряжение, стабилизацию по линии и стабилизацию по нагрузке.
- Время нарастания может быть существенно больше при низком входном напряжении.
- Кривая допустимой нагрузки требует проверки для корректного выбора режима работы.
- Максимальная допустимая мощность в течение 10 секунд не должна превышать пиковое значение.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм, с заземлением.
- Температурное снижение нагрузки для моделей 3,3–7,5 В и 12–48 В отличается для вариантов PCB и с корпусом.
Вывод
EPS-65-15 — компактный промышленный источник питания с выходом 15 В и мощностью до 65,04 Вт, рассчитанный на применение в составе конечных электронных устройств, систем автоматики и оборудования с повышенными требованиями к надежности и ЭМС.
