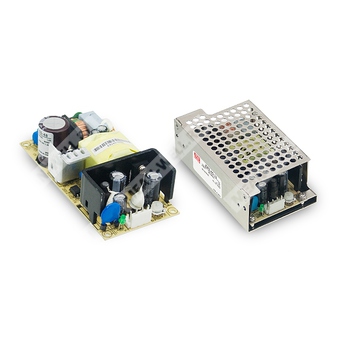

EPS-65-24-C - импульсный источник питания переменного/постоянного тока на 24 В для промышленной электроники.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| C | Исполнение в закрытом корпусе |
Назначение и особенности
EPS-65-24-C — одноканальный импульсный источник питания серии EPS-65 с универсальным входом переменного тока, выходным напряжением 24 В и мощностью 65 Вт. Предназначен для применения в промышленной электронике, системах автоматизации, средствах управления, измерительной аппаратуре и другой аппаратуре с требованиями к компактности, высокой эффективности и естественному охлаждению.
Изделие выполнено в компактном конструктиве, допускает установку в составе конечного оборудования и относится к классу решений с универсальным входом и полным диапазоном входного напряжения. Предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения. Охлаждение — за счет свободной конвекции воздуха.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Компактный корпус 4"×2".
- Высокая эффективность до 90%.
- Естественное охлаждение свободной конвекцией.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Низкое собственное потребление без нагрузки — менее 0,3 Вт.
- Светодиодная индикация включения.
- Дополнительный кронштейн и крышка.
- Работа на высоте до 4000 м.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 2,71 А |
| Диапазон регулировки выходного напряжения | 21,6…27 В |
| Допуск по выходному напряжению | ±1,0% |
| Пульсации и шум | 240 мВ пик-пик |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В переменного тока; 2000 мс, 50 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 12 мс при 115 В переменного тока при полной нагрузке |
| Выходная мощность | 65,04 Вт |
| Пиковая нагрузка 10 с | 72 Вт |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 127…370 В постоянного тока |
| Возможность работы от постоянного тока | Да, при подключении клемм AC/N(+) и AC/L(-) |
| Диапазон входной частоты | 47…63 Гц |
| КПД | 88% |
| Входной ток | 1 А при 230 В переменного тока; 1,8 А при 115 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока, холодный запуск |
| Ток утечки | Менее 2 мА при 240 В переменного тока |
| Потребление без нагрузки | Менее 0,3 Вт |
Защиты
| Вид защиты | Уровень/режим |
| Перегрузка | 115…180% от номинальной выходной мощности; режим ограничения — hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 27,6…32,4 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV/EN62368-1, BS EN 62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока; вход/земля: 2 кВ переменного тока; выход/земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, BS EN 55032 класс B, GB9254.1 класс B, GB17625 класс A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035; уровень heavy industry |
Надежность
| Параметр | Значение |
| MTBF | 3077,6 тыс. ч, Telcordia SR-332 (Bellcore); 563,0 тыс. ч, MIL-HDBK-217F (25 °C) |
Конструктив и размеры
| Параметр | Значение |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты с дополнительным корпусом | 103,4 × 62 × 37 мм |
| Типоразмер | Компактное исполнение 4"×2" |
| Крепление | Дополнительный L-кронштейн и крышка доступны опционально |
Подключение
| Разъем входа переменного тока | JST B3P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/N; 2 — без вывода; 3 — AC/L |
| Разъем выхода постоянного тока | JST B4P-VH или эквивалент |
| Назначение контактов выхода | 1,2 — -V; 3,4 — +V |
| Требования по заземлению | M1 и M2 являются защитным заземлением и должны быть заземлены |
Упаковка
| Вариант | Масса | Количество в упаковке | Масса упаковки | Объем упаковки |
| Плата | 0,15 кг | 96 шт. | 15,4 кг | 1,39 куб. фута |
| С дополнительным корпусом | 0,3 кг | 45 шт. | 14,5 кг | 0,63 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по сети и стабилизацию по нагрузке.
- Температура дерейтинг-кривой указана по показанным графикам.
- Пиковая мощность 72 Вт допускается в течение 10 секунд.
- Изделие рассматривается как компонент конечного оборудования; ЭМС-испытания выполняются при монтаже на металлической пластине размером 360 мм × 360 мм толщиной 1 мм с помощью 1 мм толстого заземляющего провода.
- Для работы на высоте свыше 2000 м при 3,3–7,5 В и при 5 °C/1000 м для исполнения с вентиляторным охлаждением, а также при 3 °C/1000 м для моделей без вентиляторов следует учитывать снижение допустимой температуры окружающей среды.
