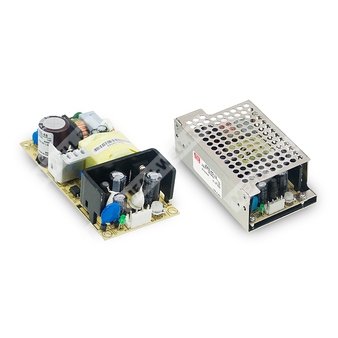

EPS-65-24 - импульсный источник питания 24 В для питания промышленной аппаратуры.
EPS-65-24 — это однофазный AC/DC источник питания серии EPS-65 с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В для промышленной электроники, автоматизации и встраиваемых систем.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| EPS |
Серия источников питания Mean Well EPS |
| 65 |
Номинальная мощность серии: 65 Вт |
| 24 |
Выходное постоянное напряжение: 24 В |
Основные особенности
- Универсальный вход переменного тока в полном диапазоне.
- Допускается работа от постоянного входного напряжения.
- Высокий КПД до 90%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение 4" × 2".
- Индикатор включения на светодиоде.
- Потребление холостого хода менее 0,3 Вт.
- Подходит для работы на высоте до 4000 м.
Назначение
Источник питания EPS-65-24 применяется в системах промышленной автоматики, электронных устройствах управления, измерительной аппаратуре и другом оборудовании, где требуется компактный стабилизированный источник 24 В постоянного тока.
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
2,71 А |
| Диапазон регулировки выходного напряжения |
21,6 ~ 27 В |
| Номинальная мощность |
65,04 Вт |
| Пиковая нагрузка |
72 Вт, 10 с |
| Пульсации и шум |
240 мВп-п |
| Допуск выходного напряжения |
±1,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±1,0% |
| Время установки, время нарастания |
1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД |
90% |
| Потребляемый ток |
1,8 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток |
60 А при холодном старте / 230 В AC |
| Ток утечки |
< 2 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
115 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
27,6 ~ 32,4 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные и окружающие условия
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C, с учётом зависимости от нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения, влажность |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
4000 м |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV / EN62368-1, BS EN 62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень тяжёлой промышленной среды |
Механические параметры
| Параметр |
Значение |
| Габариты печатного исполнения |
101,6 × 50,8 × 29 мм |
| Габариты с дополнительным корпусом |
103,4 × 62 × 37 мм |
| Масса печатного исполнения |
0,15 кг |
| Масса с дополнительным корпусом |
0,3 кг |
Комплектация и упаковка
| Параметр |
Значение |
| Упаковка печатного исполнения |
96 шт.; 15,4 кг; 1,39 куб. фут. |
| Упаковка с дополнительным корпусом |
45 шт.; 14,5 кг; 0,63 куб. фут. |
Надёжность
| Параметр |
Значение |
| MTBF |
3077,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Разъём |
Назначение |
Обозначение контактов |
Сопряжённый разъём |
| CN1 |
Вход переменного тока |
1 — AC/N, 2 — нет вывода, 3 — AC/L |
JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
| CN2 |
Выход постоянного тока |
1,2 — -V; 3,4 — +V |
JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12 дюймов с параллельно подключённым конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку выходного напряжения, регулирование по линии и регулирование по нагрузке.
- Время нарастания может быть увеличено при низких температурах. Рекомендуется обращаться к статическим характеристикам для более подробной информации.
- Пиковая нагрузка 3,3 В/5 В допускается только в исполнении открытой печатной платы. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который должен устанавливаться в составе конечного оборудования. Испытания ЭМС проводятся при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Конечное оборудование должно подтверждать соответствие директивам ЭМС после полной установки.
- Понижение характеристик по температуре для моделей 3,5C/1000 м с вентилятором и 5C/1000 м с вентилятором при высоте более 2000 м не требуется для данной модели 24 В.
