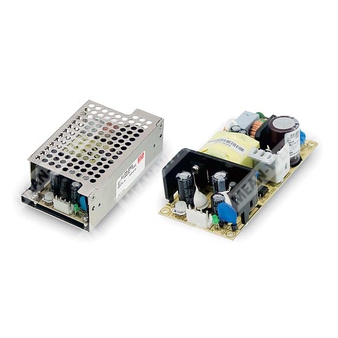

EPS-65-3.3-C - компактный импульсный источник питания 65 Вт с выходом 3,3 В для промышленной аппаратуры.
EPS-65-3.3-C — это одноканальный импульсный источник питания серии EPS-65 с выходным напряжением 3,3 В, предназначенный для питания электронной аппаратуры и промышленной автоматики.
Расшифровка партномера
| Позиция | Значение |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 65 | Номинальная мощность серии: 65 Вт |
| 3.3 | Номинальное выходное напряжение: 3,3 В |
| C | Исполнение в закрытом корпусе |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входа.
- Опциональные L-образный кронштейн и крышка.
- Высокий КПД до 80%.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Компактное исполнение 4" × 2".
- Индикатор LED включения.
- Потребление холостого хода менее 0,3 Вт.
- Рабочая высота до 4000 м.
Описание
Источник питания EPS-65-3.3-C относится к серии EPS-65 и обеспечивает стабилизированное выходное напряжение 3,3 В при выходной мощности до 36,3 Вт для данной модификации. Конструкция ориентирована на монтаж в составе конечного оборудования. Для варианта с обозначением -C предусмотрено закрытое исполнение.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 11 А |
| Диапазон выходного тока | 0 ~ 12 А |
| Номинальная мощность | 36,3 Вт |
| Регулировка выходного напряжения | 3,1 ~ 3,6 В |
| Нестабильность по сети | ±3,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс / 230 В AC; 2000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Частотный диапазон | 47 ~ 63 Гц |
| КПД тип. | 80% |
| Входной ток тип. | 1,8 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток тип. | 60 А / 230 В AC, холодный старт |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115 ~ 180% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,7 ~ 4,45 В; отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Надежность
| Параметр | Значение |
| MTBF | 3077,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BS EN 62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; тяжелая промышленная степень; BS EN / EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты с опциональным корпусом | 103,4 × 62 × 37 мм |
| Масса печатной платы | 0,15 кг |
| Масса с опциональным корпусом | 0,3 кг |
| Упаковка, печатная плата | 96 шт.; 15,4 кг; 1,39 куб. фута |
| Упаковка, с опциональным корпусом | 45 шт.; 14,5 кг; 0,63 куб. фута |
Подключение
| Разъем входа AC | JST B3P-VH или эквивалент |
| Назначение выводов входа | 1 — AC/N; 2 — не подключен; 3 — AC/L |
| Сочетаемая ответная часть | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
| Разъем выхода DC | JST B4P-VH или эквивалент |
| Назначение выводов выхода | 1,2 — -V; 3,4 — +V |
| Сочетаемая ответная часть | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
Примечания
| 1 | Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12" и параллельного конденсатора 47 мкФ. |
| 3 | Допуск включает установку напряжения, нестабильность по сети и по нагрузке. |
| 4 | Время установки может быть больше при низком входном напряжении. |
| 5 | Длительная работа при нагрузке ниже 30% не рекомендуется. См. статические характеристики для подробностей. |
| 6 | Значение 120% — кратковременная максимальная нагрузка в течение 10 секунд. |
| 7 | Для моделей 3,3 В и 5 В в закрытом исполнении действуют ограничения по температурной кривой снижения нагрузки; для моделей 12 ~ 48 В в закрытом исполнении и для исполнений на печатную плату применяются отдельные кривые снижения нагрузки. |
Статические характеристики: при входном напряжении 90 ~ 264 В AC выходной ток и нагрузка сохраняются в рабочем диапазоне, характерная кривая стабилизации соответствует данным производителя.
Код изделия: EPS-65-SPEC 2023-09-08.
