EPS-65-36-C
нет на складе

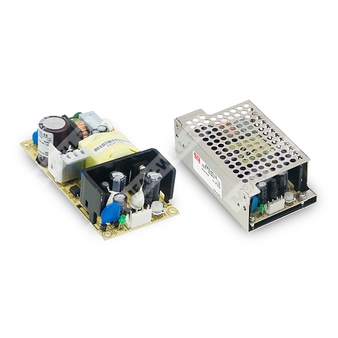

EPS-65-36-C - импульсный источник питания с одним выходом на 36 В для промышленного применения.
Расшифровка партномера
| EPS | Серия импульсных источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| 36 | Выходное напряжение 36 В |
| C | Исполнение в закрытом корпусе |
Общее описание
EPS-65-36-C — это одно-выходной импульсный источник питания мощностью 65 Вт, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 36 В. Модель относится к серии EPS-65 и ориентирована на применение в промышленной электронике, системах автоматизации, телекоммуникационном и измерительном оборудовании, а также в устройствах с ограниченным монтажным пространством.
Для данной модификации характерны универсальный вход, высокий КПД, естественное охлаждение за счёт свободной конвекции и набор встроенных защит от перегрузки и перенапряжения. Исполнение «-C» соответствует закрытому корпусу.
Особенности
- Универсальный вход переменного тока с широким диапазоном сети.
- Возможность работы от постоянного входного напряжения.
- Высокий КПД, типовое значение для 36 В — 89%.
- Естественное охлаждение свободной конвекцией.
- Компактное исполнение 4" × 2".
- Светодиодная индикация включения.
- Потребление без нагрузки менее 0,3 Вт.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Изоляция вход–выход, вход–корпус, выход–корпус.
Применение
- Промышленные системы питания постоянного тока.
- Автоматика и системы управления.
- Электронные модули и узлы общего промышленного назначения.
- Оборудование, требующее компактного источника 36 В.
Электрические параметры
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 1,81 А |
| Диапазон регулировки выходного напряжения | 32,4…39,6 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Номинальная мощность | 65,16 Вт |
| Пиковая мощность в течение 10 с | 72 Вт |
| Пульсации и шум, максимум | 280 мВ п-п |
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД, типовое значение | 89% |
| Потребляемый ток, типовой | 1,8 А при 115 В переменного тока / 1 А при 230 В переменного тока |
| Пусковой ток, типовой | 60 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА при 240 В переменного тока |
| Время установки | 1000 мс, 50 мс/230 В переменного тока; 2000 мс, 50 мс/115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс/230 В переменного тока; 12 мс/115 В переменного тока при полной нагрузке |
Защита
| Перегрузка | 115…180% от номинальной выходной мощности; защита типа hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 37,4…46,8 В; отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота над уровнем моря | 4000 м |
Стандарты безопасности и ЭМС
| Стандарты безопасности | UL62368-1, TUV/EN62368-1, BS EN 62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм при 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, GB9254.1 класс B, GB17625 класс A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, уровень heavy industry |
Надёжность
| MTBF | 3077,6 тыс. часов минимум по Telcordia SR-332 (Bellcore); 563,0 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Исполнение платы | PCB |
| Размеры платы | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Размеры с опциональным корпусом | 103,4 × 62 × 37 мм (Д × Ш × В) |
| Дополнительные исполнения | Опциональный L-кронштейн No.998A-D; опциональная крышка No.998A-T |
| Компоновка | Одновыходной импульсный источник питания |
Упаковка
| Масса платы | 0,15 кг |
| Масса с опциональным корпусом | 0,3 кг |
| Упаковка платы | 96 шт.; 15,4 кг; 1,39 куб. фута |
| Упаковка с опциональным корпусом | 45 шт.; 14,5 кг; 0,63 куб. фута |
Подключение
| Входной разъём | JST B3P-VH или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/N; 2 — без контакта; 3 — AC/L |
| Выходной разъём | JST B4P-VH или эквивалент |
| Назначение контактов выходного разъёма | 1,2 — -V; 3,4 — +V |
| Сопрягаемые корпуса | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
Примечания
- Параметры, не указанные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает уставку, регулировку по сети и регулировку по нагрузке.
- Время установки может быть больше при низком входном напряжении. Для деталей требуется анализ статической характеристики.
- Рекомендуется обеспечить достаточный запас по мощности; пиковая мощность не должна превышать указанное значение более 10 секунд.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполняются в составе монтажной конфигурации с металлической пластиной 360 мм × 360 мм × 1 мм.
- Для оборудования с принудительным охлаждением требования по рабочей температуре необходимо проверять отдельно в зависимости от условий эксплуатации.
- При высоте эксплуатации выше 2000 м необходимо учитывать снижение температурного диапазона для моделей с вентиляторами; для данной модели указано ограничение по рабочей высоте 4000 м.
