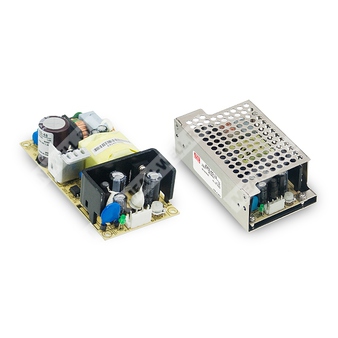

EPS-65-36 - импульсный источник питания 36 В, 65 Вт для промышленной и электронной аппаратуры.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| EPS |
Серия источников питания Mean Well EPS |
| 65 |
Номинальная мощность 65 Вт |
| 36 |
Выходное напряжение 36 В |
Назначение и особенности
EPS-65-36 представляет собой одноканальный импульсный источник питания с универсальным входом переменного тока и возможностью работы в полном диапазоне сетевого напряжения. Модель предназначена для применения в промышленной электронике, средствах автоматизации, измерительной и другой аппаратуре, где требуется стабилизированное напряжение 36 В постоянного тока.
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Высокий КПД до 89%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 4" × 2".
- Индикатор включения на плате.
- Потребление без нагрузки менее 0,3 Вт.
- Работа на высоте до 4000 м.
Выход
| Параметр |
Значение |
| Выходное напряжение |
36 В |
| Номинальный ток |
1,81 А |
| Диапазон тока |
0 ... 2 А |
| Номинальная мощность |
65,16 Вт |
| Пиковая мощность 10 с |
72 Вт |
| Пульсации и шум |
280 мВ п-п |
| Диапазон регулировки выходного напряжения |
32,4 ... 39,6 В |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, нарастания |
1000 мс, 50 мс / 230 В AC; 2000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания |
50 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ... 264 В AC; 127 ... 370 В DC |
| Диапазон частоты |
47 ... 63 Гц |
| КПД типовое |
89% |
| Входной ток типовой |
1,8 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток типовой |
60 А / 230 В AC, холодный пуск |
| Ток утечки |
<2 мА / 240 В AC |
Защита
| Вид защиты |
Параметры |
| Перегрузка |
115 ... 180% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
39,7 ... 46,8 В; отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30 ... +70 °C |
| Рабочая влажность |
20 ... 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ... +85 °C; 10 ... 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 ... 50 °C) |
| Вибрация |
10 ... 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота |
4000 м |
Надежность
| Параметр |
Значение |
| MTBF |
3077,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV/EN62368-1, BS EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, BS EN/GB9254.1 класс B, GB17625 класс A, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035; уровень тяжелой промышленности |
Конструктивные данные
| Параметр |
Значение |
| Габариты печатной платы |
101,6 × 50,8 × 29 мм |
| Габариты с опциональным корпусом |
103,4 × 62 × 37 мм |
| Масса печатной платы |
0,15 кг |
| Масса с опциональным корпусом |
0,3 кг |
| Упаковка печатной платы |
96 шт.; 15,4 кг; 1,39 куб. фута |
| Упаковка с опциональным корпусом |
45 шт.; 14,5 кг; 0,63 куб. фута |
Подключение
| Разъём |
Назначение |
| AC Input Connector CN1 |
JST B3P-VH или аналог |
| Назначение выводов CN1 |
1 — AC/N; 2 — без вывода; 3 — AC/L |
| DC Output Connector CN2 |
JST B4P-VH или аналог |
| Назначение выводов CN2 |
1,2 — -V; 3,4 — +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием параллельно подключенного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку уставки, нестабильность по сети и по нагрузке.
- Время запуска может быть больше на низком входном напряжении; см. статические характеристики.
- Пиковая мощность 72 Вт допустима не более 10 секунд.
- Источник питания является компонентом для последующей установки в конечное оборудование; испытания ЭМС выполняются на монтажной плате 360 мм × 360 мм с толщиной 1 мм.
- Для справки по влиянию высоты установки и температуре окружающей среды следует учитывать соответствующие графики снижения нагрузки.
- Для моделей с вентиляторным охлаждением в закрытом исполнении применимы отдельные условия по температуре окружающей среды.
