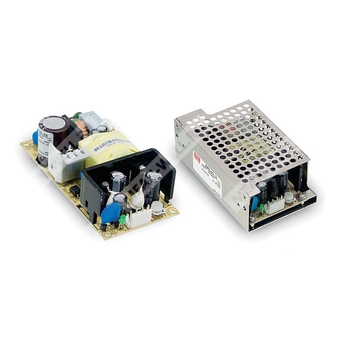

EPS-65-48-C - импульсный источник питания переменного/постоянного тока на 48 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| EPS | Серия источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| 48 | Выходное напряжение 48 В |
| C | Исполнение в закрытом корпусе |
Общее назначение
EPS-65-48-C — одно-выходной импульсный источник питания AC/DC серии EPS-65 с выходом 48 В, предназначенный для встроенного применения в промышленной и электронной аппаратуре.
Основные особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Высокая эффективность до 90%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение 4" × 2".
- Светодиодный индикатор включения.
- Потребление на холостом ходу менее 0,3 Вт.
- Допустимая высота эксплуатации до 4000 м.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,36 А |
| Диапазон регулировки выходного напряжения | 43,2…52,8 В |
| Диапазон установки выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 300 мВ п-п |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| КПД | 86% |
| Максимальная выходная мощность | 65,28 Вт |
| Пиковая нагрузка | 72 Вт, 10 с |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Номинальный входной ток | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный пуск |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115…180% от номинальной выходной мощности; режим защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 53,3…64,8 В; режим защиты — отключение выходного напряжения с последующим восстановлением при повторном включении |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Высота эксплуатации | 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV/EN62368-1, BS EN, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, уровень heavy industry, BS EN, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 3077,6 тыс. ч минимум, Telcordia SR-332 (Bellcore); 563,0 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Исполнение | PCB, с возможностью установки в корпус |
| Габариты печатной платы | 101,6 × 50,8 × 29 мм |
| Габариты с опциональным корпусом | 103,4 × 62 × 37 мм |
| Размерный формат | 4" × 2" |
Упаковка
| Параметр | Значение |
| Масса | PCB: 0,15 кг; с опциональным корпусом: 0,3 кг |
| Упаковка PCB | 96 шт.; 15,4 кг; 1,39 куб. фута |
| Упаковка с опциональным корпусом | 45 шт.; 14,5 кг; 0,63 куб. фута |
Назначение выводов и разъёмы
Входной разъём AC: JST B3P-VH или эквивалент.
| Номер контакта | Назначение |
| 1 | AC/N |
| 2 | Нет вывода |
| 3 | AC/L |
Выходной разъём DC: JST B4P-VH или эквивалент.
| Номер контакта | Назначение |
| 1, 2 | -V |
| 3, 4 | +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, нестабильность по сети и по нагрузке.
- Время нарастания учитывается при холодном запуске.
- Для работы при пониженном входном напряжении требуется проверка статических характеристик; см. рекомендации по снижению нагрузки.
- Пиковая мощность допускается не более 10 секунд.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм с заземлением.
- Для моделей с вентилятором применимы иные условия температуры окружающей среды; для данной версии используется охлаждение свободной конвекцией.
