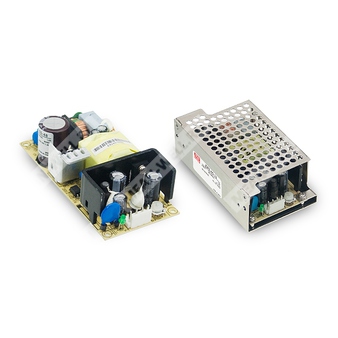

EPS-65-48 - импульсный источник питания 48 В для промышленной и электронной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
EPS-65-48 — одно выходной импульсный источник питания серии EPS-65 с универсальным входом переменного тока, предназначенный для преобразования сетевого напряжения в стабилизированное постоянное напряжение 48 В.
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Высокий КПД до 86%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение 4" × 2".
- Светодиодная индикация наличия выходного напряжения.
- Малое потребление холостого хода: менее 0.3 Вт.
- Работа на высоте до 4000 м.
Выход
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1.36 А |
| Диапазон регулировки выходного напряжения | 43.2 ~ 52.8 В |
| Диапазон выходного тока | 0 ~ 1.5 А |
| Номинальная мощность | 65.28 Вт |
| Пиковая нагрузка (10 с) | 72 Вт |
| Пульсации и шум | 300 мВ п-п |
| Допуск выходного напряжения | ±1.0% |
| Нестабильность по сети | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Работа от постоянного тока | Возможна при подключении AC/N(+), AC/L(-) |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 86% |
| Входной ток | 1.8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Перегрузка | 115 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 53.3 ~ 64.8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Безопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV/EN62368-1, BS EN 62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, heavy industry level, BS EN, EAC TP TC 020 |
Надёжность
| MTBF | 3077.6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563.0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Исполнение PCB | 101.6 × 50.8 × 29 мм |
| Исполнение с опциональным корпусом | 103.4 × 62 × 37 мм |
| Масса PCB | 0.15 кг |
| Масса с опциональным корпусом | 0.3 кг |
Упаковка
| PCB | 96 шт. / 15.4 кг / 1.39 куб. фут |
| С опциональным корпусом | 45 шт. / 14.5 кг / 0.63 куб. фут |
Подключение
| Входной разъём | JST B3P-VH или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Выходной разъём | JST B4P-VH или эквивалент |
| Назначение контактов выходного разъёма | 1,2 — -V; 3,4 — +V |
Примечания
1. Параметры, специально не указанные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и 47 мкФ параллельного конденсатора.
3. Допуск включает уставку, нестабильность по сети и нестабильность по нагрузке.
4. Необходима дерейтинг-кривая по температуре окружающей среды; см. статические характеристики.
5. Диапазон 3.3 ~ 7.5 В может потребовать дополнительной проверки; уточняется по статическим характеристикам.
6. Максимальная выходная мощность 33% допустима в течение 10 секунд. Средняя выходная мощность не должна превышать номинал.
7. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС выполняются на устройстве, смонтированном на металлической пластине 360 мм × 360 мм толщиной 1 мм, с подключением согласно указаниям производителя.
