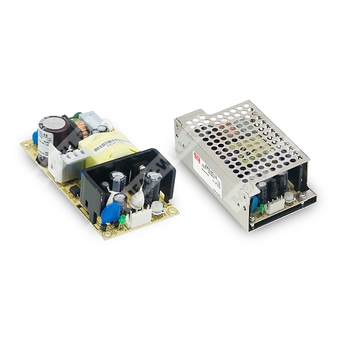

EPS-65-5-C - импульсный источник питания 5 В для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Позиция | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 65 | Номинальная мощность серии 65 Вт |
| 5 | Выходное напряжение 5 В |
| C | Исполнение в закрытом корпусе (Enclosed type) |
Назначение и особенности
EPS-65-5-C представляет собой одно выходной импульсный источник питания с универсальным входом переменного тока, предназначенный для питания промышленной и электронной аппаратуры. Модель обеспечивает стабилизированное выходное напряжение 5 В и рассчитана на работу в составе конечного оборудования. Для исполнения с индексом C предусмотрен закрытый корпус.
Сведения о серии
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Опциональные L-кронштейн и крышка.
- Высокий КПД до 82% для модели 5 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Компактное исполнение 4" x 2".
- Индикатор включения по выходу на светодиоде.
- Потребление холостого хода менее 0,3 Вт.
- Допустимая высота эксплуатации до 4000 м.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 11 А |
| Диапазон регулировки выходного напряжения | 4,75...5,5 В |
| Диапазон тока нагрузки | 0...12 А |
| Номинальная мощность | 55 Вт |
| Пиковая мощность, 10 с | 60 Вт |
| Пульсации и шум | 60 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 2000 мс, 50 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс / 230 В переменного тока, 12 мс / 115 В переменного тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока, 127...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Входной ток, тип. | 1,8 А / 115 В переменного тока; 1 А / 230 В переменного тока |
| Пусковой ток, тип. | 60 А / 230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА / 240 В переменного тока |
| Работа от постоянного входа | Возможна при подключении AC/N(+) и AC/L(-) |
Защита
| Параметр | Значение |
| Перегрузка | 115...180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,6...6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ переменного тока |
| Испытательное напряжение изоляции вход-корпус | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход-корпус | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03% / °C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота | 4000 м |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; уровень heavy industry; BS EN/BS EN/EAC TP TC 020 |
Стандарты безопасности
| Параметр | Значение |
| Нормативы безопасности | UL62368-1, TUV / EN62368-1, BS EN, CCC GB4943.1, EAC TP TC 004 |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 3077,6 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 563,0 тыс. ч, минимум |
Габариты и конструктивное исполнение
| Параметр | Значение |
| Исполнение платы | PCB: 101,6 x 50,8 x 29 мм (Д x Ш x В) |
| Исполнение с опциональным корпусом | 103,4 x 62 x 37 мм (Д x Ш x В) |
| Компоновка | Одно выходной источник питания мощностью 65 Вт |
Упаковка
| Исполнение | Масса | Количество в упаковке | Масса упаковки | Объём |
| PCB | 0,15 кг | 96 шт. | 15,4 кг | 1,39 CUFT |
| С опциональным корпусом | 0,3 кг | 45 шт. | 14,5 кг | 0,63 CUFT |
Подключение
| Разъём | Назначение | Сопряжённый корпус | Контакт |
| CN1 | Вход переменного тока | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 1 | AC/N | | |
| 2 | Нет контакта | | |
| 3 | AC/L | | |
| CN2 | Выход постоянного тока | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 1,2 | -V | | |
| 3,4 | +V | | |
Примечания
- Параметры, не оговоренные отдельно, измеряются при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при помощи 12-дюймового витого экранированного провода с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку выходного напряжения, стабилизацию по сети и по нагрузке.
- Время установки может быть увеличено на низких входных напряжениях. См. статические характеристики для подробностей.
- Выходная мощность не должна превышать номинальное значение.
- Источником питания считается компонент, который должен быть установлен в конечное оборудование. EMC-испытания выполняются при монтаже на металлической пластине 360 мм x 360 мм толщиной 1 мм с клеммами и проводами 1 мм.
- Для руководства по монтажу и эксплуатации следует обращаться к документу пользователя.
- Температурная дерейтинг-кривая для исполнения с вентилятором отличается от исполнения со свободной конвекцией; для данной модели следует ориентироваться на условия, указанные в документе.
EPS-65-5-C является модификацией серии EPS-65 с выходом 5 В и закрытым конструктивным исполнением, предназначенной для встраивания в промышленную аппаратуру, системы автоматики и электронные узлы питания.
