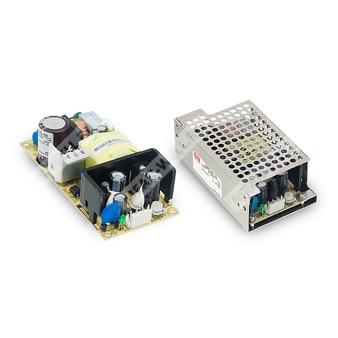

EPS-65-5 - импульсный источник питания 65 Вт с одним выходом 5 В для промышленной и встраиваемой аппаратуры.
Назначение: EPS-65-5 — одно выходной сетевой AC/DC источник питания серии EPS-65 мощностью до 65 Вт, предназначенный для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 5 В.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| 5 | Выходное напряжение 5 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Опциональные L-образный кронштейн и крышка.
- Высокий КПД до 90%.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 4" × 2".
- Светодиодная индикация включения.
- Потребление без нагрузки менее 0,3 Вт.
- Работа на высоте до 4000 м.
Выходные параметры
| Параметр | Значение |
| Выходное постоянное напряжение | 5 В |
| Номинальный выходной ток | 11 А |
| Диапазон выходного тока | 0 ~ 12 А |
| Номинальная мощность | 55 Вт |
| Пиковая мощность (10 с) | 60 Вт |
| Диапазон подстройки выходного напряжения | 4,75 ~ 5,5 В |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, время нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Режим работы от постоянного тока | Возможен при подключении AC/N(+), AC/L(-) |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД (тип.) | 82% |
| Входной ток (тип.) | 1,8 А при 115 В AC; 1,0 А при 230 В AC |
| Пусковой ток (тип.) | 60 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 115 ~ 180% от номинальной выходной мощности; режим защиты: циклическое повторное включение после устранения неисправности |
| Защита от перенапряжения | 5,6 ~ 6,75 В; режим защиты: отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV / EN62368-1, BS EN 62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, тяжелая промышленная степень, BS EN, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 3077,6 тыс. ч, Telcordia SR-332 (Bellcore); 563,0 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Исполнение печатной платы | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Исполнение с опциональным корпусом | 103,4 × 62 × 37 мм (Д × Ш × В) |
| Тип исполнения | PCB, с возможностью установки в опциональный корпус |
| Дополнительные элементы | Опциональный L-кронштейн No.998A-D; опциональная крышка No.998A-T; миеларовая пленка |
Разъемы и подключение
| Разъем | Назначение |
| CN1 | Вход переменного тока |
| CN2 | Выход постоянного тока |
| CN1, вход AC | Подключение |
| 1 | AC/N |
| 2 | Нет вывода |
| 3 | AC/L |
| CN2, выход DC | Подключение |
| 1, 2 | -V |
| 3, 4 | +V |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, нестабильность по линии и по нагрузке.
- Время нарастания может быть увеличено при низком входном напряжении и для справки следует смотреть статические характеристики.
- Пиковая мощность до 60 Вт допускается в течение 10 секунд; средняя выходная мощность не должна превышать номинальную.
- Для условий EN61000-3-2/3 изделие рассматривается как компонент, устанавливаемый в конечное оборудование; окончательное оборудование должно повторно подтверждать соответствие директивам ЭМС.
- Дерейтинг по температуре окружающей среды зависит от типа исполнения: для PCB-only и enclosed-type применяются разные кривые снижения нагрузки.
Условия снижения нагрузки: при горизонтальной установке допускается работа в диапазоне температуры окружающей среды с обязательным учетом кривой дерейтинга; для 3,3 ~ 7,5 В и 12 ~ 48 В приведены отдельные кривые для PCB-only и enclosed-type исполнений.
