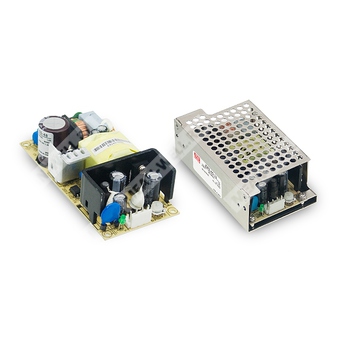

EPS-65-7.5-C - импульсный источник питания AC/DC с одним выходом на 7,5 В для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| 7.5 | Номинальное выходное напряжение 7,5 В |
| C | Исполнение в закрытом корпусе |
Назначение и особенности
EPS-65-7.5-C — это одноканальный источник вторичного электропитания с универсальным сетевым входом, выполненный по схеме AC/DC преобразователя с импульсным принципом работы. Изделие предназначено для построения аппаратуры промышленной электроники, средств автоматики, телекоммуникационного и иного оборудования, требующего стабилизированного постоянного напряжения 7,5 В.
Особенности:
- Универсальный сетевой вход.
- Полный диапазон входного напряжения.
- Высокий КПД — до 84%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 4" × 2".
- Индикатор включения по выходу.
- Потребление без нагрузки менее 0,3 Вт.
- Допустимая высота эксплуатации до 4000 м.
Выход
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 8 А |
| Диапазон регулировки выходного напряжения | 7,13 ~ 8,25 В |
| Диапазон выходного тока | 0 ~ 8,8 А |
| Номинальная мощность | 60 Вт |
| Пиковая мощность (10 с) | 66 Вт |
| Пульсации и шум | 100 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 84% |
| Ток потребления | 1,8 А при 115 В AC; 1,0 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
| Возможность питания от постоянного тока | Да, при подключении к AC/N(+), AC/L(-) |
Защита
| Перегрузка | 115 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 8,63 ~ 10,1 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Соответствие нормам безопасности и ЭМС
| Стандарты безопасности | UL62368-1, TUV / EN62368-1, BS EN62368-1, CCC GB4943.1, EAC TP TC 004, IEC62368-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN61000-3-2,-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, уровень heavy industry, BS EN/ EAC TP TC 020 |
Механические данные
| Размеры печатной платы | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Размеры в закрытом корпусе | 103,4 × 62 × 37 мм (Д × Ш × В) |
| Масса печатной платы | 0,15 кг |
| Масса в закрытом корпусе | 0,3 кг |
| Компоновка и подключения | AC вход: JST B3P-VH или эквивалент; DC выход: JST B4P-VH или эквивалент |
| Охлаждение | Свободная конвекция воздуха |
Надежность и упаковка
| MTBF | 3077,6 тыс. ч. min. по Telcordia SR-332 (Bellcore); 563,0 тыс. ч. min. по MIL-HDBK-217F (25 °C) |
| Упаковка, печатная плата | 96 шт.; 15,4 кг; 1,39 куб. фута |
| Упаковка, закрытый корпус | 45 шт.; 14,5 кг; 0,63 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование по сети и по нагрузке.
- Для оценки характеристик необходимо учитывать дерейтинг по температуре.
- Максимальная пиковая мощность 10-секундная; средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Испытания ЭМС проводятся при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм, с заземлением через провод длиной 300 мм.
- При работе в закрытом корпусе и при высоте выше 2000 м необходима дополнительная проверка температурного режима.
