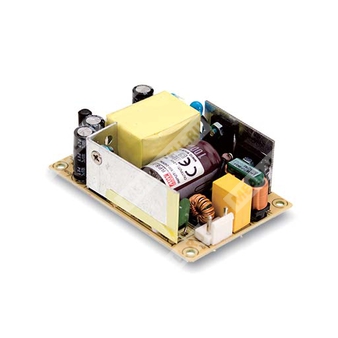

EPS-65S-24 - одно выходной импульсный источник питания 24 В для промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 65 | Номинальная мощность 65 Вт |
| S | Малогабаритное исполнение |
| 24 | Выходное напряжение 24 В |
Краткое описание
EPS-65S-24 представляет собой высоконадежный зеленый источник питания промышленного назначения в исполнении на печатной плате с высокой удельной мощностью и габаритами 3" × 2". Устройство работает от универсальной сети переменного тока 80–264 В и формирует стабилизированное выходное напряжение 24 В для применения в промышленной электронике, автоматике и компактных системах питания.
Особенности
- Малогабаритное исполнение 3" × 2".
- Универсальный вход переменного тока с широким диапазоном 80–264 В AC.
- Класс II, применение без заземляющего контакта (без FG).
- Потребление холостого хода менее 0,1 Вт.
- КПД до 91%.
- Пригоден для применения в корпусах высотой 1U.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Рабочий температурный диапазон от -30 до +70 °C.
- Светодиодный индикатор наличия питания.
Области применения
- Промышленное электротехническое оборудование.
- Механическое оборудование.
- Оборудование промышленной автоматизации.
- Портативные электронные устройства.
Описание
EPS-65S-24 — это 65-ваттный надежный источник питания промышленного класса с высокой плотностью мощности на базе печатной платы. Он рассчитан на питание от сети 80–264 В AC и обеспечивает выход 24 В. Высокая эффективность работы и крайне низкое потребление без нагрузки делают изделие подходящим для энергоэффективных систем, а исполнение Class II упрощает интеграцию в оборудование без использования FG.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 2,71 А |
| Диапазон тока | 0 ~ 2,98 А |
| Номинальная мощность | 65 Вт |
| Пиковая нагрузка 10 с | 71,5 Вт |
| Пульсации и шум | 240 мВ p-p |
| Диапазон регулировки напряжения | 22,8 ~ 27,6 В |
| Точность установки напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 264 В AC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовой | 90% |
| Входной ток типовой | 1,5 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток типовой | Холодный старт 30 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки максимальный | 0,25 мА при 264 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 115 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BS EN/EN60335-1, IEC62368-1, approved CCC GB4943.1 |
| ЭМС по помехоустойчивости | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; Heavy industry Level; EAC TP TC 020 |
| ЭМС по излучению | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, 3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
Надежность и размеры
| Параметр | Значение |
| MTBF | 3334,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 706,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 76,2 × 50,8 × 24 мм |
| Габариты в дюймах | 3" × 2" × 0,945" |
| Масса | 0,11 кг |
| Упаковка | 120 шт. / 14,2 кг / 0,94 CUFT |
Примечания
| 1. | Все параметры, специально не оговоренные, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2. | Максимальная длительность пикового режима — 33% рабочего цикла в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 3. | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12", оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4. | Допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 5. | При пониженном входном напряжении может потребоваться дерейтинг. Следует сверяться с кривой дерейтирования. |
| 6. | Температурный дерейтинг для высоты более 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 7. | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
