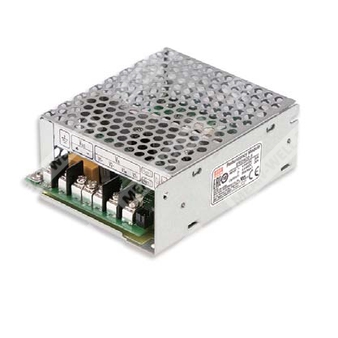

ERDN20-24 - модуль резервирования питания на 20 А для систем постоянного тока 24 В.
Расшифровка партномера
| Партномер |
Расшифровка |
| ERDN20 |
Серия закрытого исполнения; модуль резервирования с номинальным выходным током до 20 А |
| 24 |
Исполнение для номинального входного напряжения 24 В постоянного тока |
Назначение и функциональность
ERDN20-24 представляет собой закрытый модуль резервирования питания, предназначенный для повышения надежности работы системы при использовании одного или нескольких источников питания постоянного тока. Модуль обеспечивает построение схем резервирования 1+1 и N+1, содержит два входных канала и один выход, а также встроенные контакты сигнализации DC OK и релейные контакты аварийной сигнализации.
В конструкции применена MOSFET-архитектура, уменьшающая тепловые потери и падение напряжения между входом и выходом. Охлаждение осуществляется за счет свободной конвекции воздуха. Рабочий температурный диапазон расширен до промышленного уровня.
Особенности
- Поддержка схем резервирования 1+1 и N+1.
- Два входных канала и один выход.
- Применение в системах 5 В, 12 В, 24 В и 48 В постоянного тока.
- Выходной ток до 20 А.
- Охлаждение свободной конвекцией воздуха.
- Встроенные 2-канальные сигналы DC OK и контакты аварийного реле.
- Ультраширокий диапазон рабочей температуры.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические устройства и аппаратура.
Описание
Серия ERDN20 — это модуль резервирования на 20 А, который используется совместно с источником питания для повышения общей надежности работы системы. Ключевые особенности включают поддержку входных напряжений 5 В, 12 В, 24 В и 48 В, совместимость со схемами резервирования 1+1 и 1+N, встроенные два входных контакта постоянного тока и один выход. Примененная MOSFET-технология позволяет снизить тепловые потери и уменьшить разницу напряжений между входом и выходом. Также предусмотрены два канала контактов DC OK для контроля состояния выхода. Допустимый диапазон температуры окружающей среды составляет от -40 до +80 °C.
Технические параметры
Вход
| Параметр | Значение |
| Количество входов | 2 канала |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 19–29 В постоянного тока |
| Номинальный ток на вход | 0–20 А на один вход, непрерывно |
| Пиковый ток на вход | 0–30 А на один вход, 5 с |
| Обратный ток на входе | 1 мА, максимум |
| Обратное входное напряжение | 40 В постоянного тока, максимум |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 0–20 А, непрерывно |
| Пиковый выходной ток | 30 А, 5 с |
| Емкость | 320 мкФ, тип. |
| Потери в режиме ожидания | 1,5 Вт, тип. |
Защита и функции
| Параметр | Значение |
| Перегрузка | <30 А, 5 с, без повреждения |
| Короткое замыкание | <30 А, 5 с, без повреждения |
| Функция резервирования | Для схемы 1+1; поддерживается также N+1 |
| Сигнализация по напряжению обоих входов | <18 В или >31 В (±5%) |
| Реле | 30 В постоянного тока / 1 А, резистивная нагрузка |
| Индикация состояния | Зеленый светодиод DC OK |
Параметры для других исполнений серии
| Параметр | 5 В | 12 В | 24 В | 48 В |
| Диапазон входного напряжения | 4,5–6 В | 9–14 В | 19–29 В | 36–60 В |
| Порог сигнала обоих входов | <4 В или >6,5 В (±5%) | <8,5 В или >14,7 В (±5%) | <18 В или >31 В (±5%) | <34,2 В или >63 В (±5%) |
| Падение напряжения вход-выход, максимум | 0,2 В | 0,2 В | 0,2 В | 0,2 В |
| КПД, тип. | 97% | 98% | 98% | 98% |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 5–95 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | Компонент: 10–500 Гц, 5G, 10 мин./1 цикл, по осям X, Y, Z; монтаж: соответствие IEC61373 |
| Рабочая высота | 5000 м / OVC II |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| Эмиссия | BS EN/EN55032 (CISPR32), класс B |
| Эмиссия, радиопомехи | BS EN/EN55032 (CISPR32), класс B |
| ESD | Уровень 4, 15 кВ воздушный; уровень 3, 8 кВ контактный; критерий A |
| Излучаемые помехи | Уровень 3, 10 В/м; критерий A |
| EFT / всплески | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-шасси; критерий A |
| Проведенные помехи | Уровень 3, 10 В; критерий A |
| Магнитное поле | Уровень 4, 30 А/м; критерий A |
| Изоляционное напряжение | Вход/выход-шасси: 0,5 кВ переменного тока; вход/выход-реле: 0,5 кВ переменного тока; реле-шасси: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, реле/шасси: >100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1853,5 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 378,7 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 82 × 99 × 36 мм (Ш × Г × В) |
| Масса | 0,206 кг |
| Упаковка | 45 шт.; 10,3 кг; 0,76 куб. фут. |
Монтаж и подключения
Подключение силовых цепей выполняется через входные клеммы постоянного тока и выходную клемму. Для сигнализации предусмотрен разъем функционального соединителя CN11: TKP DH2I-2X2 или эквивалент. Назначение выводов: 1 — заземление корпуса; 2 — выход +; 3 — выход -; 4, 5 — вход DC -Vin; 6 — вход DC +Vin1; 7 — вход DC +Vin2; 8, 9 — Alarm1 DC OK; 10, 11 — Alarm2 DC OK.
Примечания
- Если параметры специально не оговорены, они измеряются при нормальном входном напряжении 24 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- При повышенной температуре окружающей среды может потребоваться снижение нагрузки; следует учитывать кривую дерейтинга.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как независимое устройство, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
