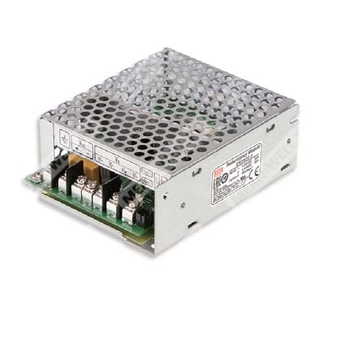

ERDN20-5 - модуль резервирования питания на 20 А для систем 5 В с двумя входами и одним выходом.
ERDN20-5 — это закрытый модуль резервирования питания для промышленных систем, предназначенный для построения схем 1+1 и N+1, а также для повышения отказоустойчивости источников питания с выходным напряжением 5 В. Устройство коммутирует два входных канала постоянного тока на единый выход с применением MOSFET-ключей, снижая потери, уменьшает падение напряжения и обеспечивает контроль состояния через сигнальные контакты DC OK и релейную индикацию аварии.
Назначение и основные свойства
- Поддержка резервирования по схемам 1+1 и N+1.
- 2 входных канала постоянного тока и 1 выход.
- Применение для систем с номинальным напряжением 5 В.
- Выходной ток до 20 А.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенные 2-канальные контакты DC OK и релейный контакт аварии.
- Широкий диапазон рабочей температуры: от -40 до +80 °C.
Области применения
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Автоматизация производства.
- Электромеханические устройства.
Описание
Серия ERDN20 представляет собой модуль резервирования на 20 А, который применяется совместно с источниками питания для повышения общей надежности работы системы. Ключевые особенности изделия: выбор входного напряжения 5 В / 12 В / 24 В / 48 В, поддержка систем резервирования N+1 и 1+1, встроенные два контакта ввода постоянного тока и один выход, а также применение MOSFET-технологии для снижения тепловых потерь и уменьшения разницы напряжений между входом и выходом. Дополнительно предусмотрены встроенные 2-канальные релейные контакты DC OK для контроля состояния выхода. Модуль рассчитан на работу в расширенном температурном диапазоне от -40 до +80 °C.
Расшифровка партномера
| Обозначение |
Расшифровка |
| ERDN20 |
Закрытый модуль резервирования питания на 20 А |
| 5 |
Исполнение для входного напряжения 5 В |
| ERDN20-5 |
Модуль резервирования питания 20 А для системы 5 В |
Таблица параметров
Вход
| Параметр |
Значение |
| Количество входов |
2 канала |
| Номинальное входное напряжение |
5 В постоянного тока |
| Диапазон входного напряжения |
4,5–6 В постоянного тока |
| Номинальный входной ток |
0–20 А на вход, непрерывно |
| Пиковый входной ток |
0–30 А на вход, 5 с |
| Максимальное обратное напряжение на входе |
15 В постоянного тока |
| Максимальный обратный ток на входе |
1 мА |
| Максимальное падение напряжения между входом и выходом |
0,2 В |
| Типовая эффективность |
97% |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В постоянного тока |
| Номинальный выходной ток |
0–20 А, непрерывно |
| Пиковый выходной ток |
30 А, 5 с |
| Емкость, типовое значение |
320 мкФ |
| Потребление в режиме ожидания, типовое значение |
1,5 Вт |
Защита
| Параметр |
Значение |
| Перегрузка |
Менее 30 А, 5 с — без повреждений |
| Короткое замыкание |
Менее 30 А, 5 с — без повреждений |
| Функция резервирования |
Для схемы 1+1, поддержка N+1 |
Функции
| Параметр |
Значение |
| Аварийный сигнал по обоим входам |
<4 В или >6,5 В (±5%) |
| Релейный контакт |
30 В постоянного тока / 1 А, резистивная нагрузка |
| Индикация состояния |
Зеленый светодиод DC OK |
| Охлаждение |
Свободная конвекция воздуха |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -40 до +80 °C |
| Рабочая влажность |
5–95 % относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Температурный коэффициент |
±0,03 %/°C (0–60 °C) |
| Испытание на вибрацию |
Компонент: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC61373 |
| Рабочая высота |
5000 м / OVC II |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, UL62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Электрическая прочность |
Вход/выход — корпус: 0,5 кВ переменного тока; вход/выход — реле: 0,5 кВ переменного тока; реле — корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход/выход, реле/корпус: более 100 МОм при 500 В постоянного тока / 25 °C / 70 % RH |
ЭМС: помехоэмиссия
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Пульсации напряжения |
— |
— |
| Гармонический ток |
— |
— |
ЭМС: помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 3, 8 кВ контактный; критерий A |
| Излучаемое электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / всплески |
BS EN/EN61000-4-4 |
Уровень 3, 10 В; критерий A |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-лини я; уровень 3, 2 кВ линия-линия-корпус; критерий A |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| ЭМС по помехоустойчивости |
BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2) |
— |
Прочее
| Параметр |
Значение |
| MTBF |
1853,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 378,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
82 × 99 × 36 мм |
| Масса |
0,206 кг |
| Упаковка |
45 шт.; 10,3 кг; 0,76 куб. фута |
Примечания
- Все параметры, специально не оговоренные, измеряются при нормальном входном напряжении 5 В / 12 В / 24 В / 48 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- При высокой температуре окружающей среды может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтингa.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
