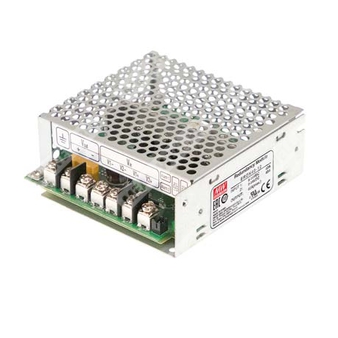

ERDN40-12
ERDN40-12 — модуль резервирования питания на 40 А для систем 12 В с двумя входами и одним выходом.
Назначение. ERDN40-12 представляет собой закрытый модуль резервирования для построения отказоустойчивых систем электропитания постоянного тока с конфигурацией 1+1 и N+1, рассчитанный на работу с источниками 12 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| ERDN40 | Закрытый модуль резервирования с выходным током до 40 А |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
Особенности
- Поддержка схем резервирования 1+1 и N+1.
- Два входных канала и один выход.
- Предназначен для резервирования систем 12/24/48 В.
- Выходной ток до 40 А.
- Охлаждение за счёт свободной конвекции воздуха.
- Ультраширокий диапазон рабочей температуры: от -40 до +80 °C.
- Встроенные 2 канала сигнала DC OK и релейный контакт аварии.
Применение
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Автоматизация производства.
- Электромеханическое оборудование.
Описание
Серия ERDN40 представляет собой модуль резервирования на 40 А, предназначенный для совместной работы с источниками питания с целью повышения общей надёжности системы. Для версии ERDN40-12 применяется входное напряжение 12 В постоянного тока. Использование MOSFET-технологии позволяет снизить тепловыделение и уменьшить падение напряжения между входом и выходом. Модуль оснащён двумя релейными контактами DC OK для контроля состояния выходного напряжения и рассчитан на работу в условиях широкого диапазона температур.
Технические характеристики
Вход
| Параметр | Значение |
| Номинальное напряжение постоянного тока | 12 В |
| Диапазон входного напряжения постоянного тока | 9–14 В |
| Количество входов | 2 канала |
| Номинальный ток | 0–40 А на вход, непрерывно |
| Падение напряжения (Vin–Vout), макс. | 0,2 В |
| Пиковый ток | 0–60 А на вход, 5 с |
| Максимальный обратный ток на входе | 1 мА |
| Максимальное обратное напряжение на входе | 40 В |
| КПД, тип. | 98% |
Выход
| Параметр | Значение |
| Номинальный ток | 0–40 А, непрерывно |
| Пиковый ток, макс. | 60 А, 5 с |
| Ёмкость, тип. | 320 мкФ |
| Потребление мощности в режиме ожидания, тип. | 1,5 Вт |
Защита
| Параметр | Значение |
| Перегрузка | <60 А, 5 с, без повреждения |
| Короткое замыкание | <60 А, 5 с, без повреждения |
Функции
| Параметр | Значение |
| Резервирование | Для схем 1+1, поддержка N+1 |
| Авария по обоим входам | <8,5 В или >14,7 В ±5% |
| Реле | 30 В / 1 А, активная нагрузка |
| Индикация состояния | Зелёный светодиод «OK» |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -40 до +80 °C |
| Рабочая влажность | 5–95 % RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Температурный коэффициент | ±0,03 %/°C (0…60 °C) |
| Вибрация | Компонент: 10–500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж: в соответствии с IEC61373 |
| Рабочая высота | 5000 м / OVC II |
| Охлаждение | Свободная конвекция воздуха |
Надёжность и прочее
| Параметр | Значение |
| MTBF | 1687,9 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 294,1 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Размеры | 97 × 99 × 36 мм (Ш × Г × В) |
| Масса и упаковка | 0,276 кг; 45 шт. / 14 кг / 0,94 куб. фута |
Безопасность и ЭМС
Стандарты безопасности
| Параметр | Значение |
| Соответствие | IEC62368-1, UL62368-1, EAC TP TC 004, проектирование с учётом BS EN/EN62368-1 |
Испытательное напряжение
| Параметр | Значение |
| Между входом/выходом и корпусом | 0,5 кВ AC |
| Между входом/выходом и реле | 0,5 кВ AC |
| Между реле и корпусом | 0,5 кВ AC |
Сопротивление изоляции
| Параметр | Значение |
| Между входом/выходом и корпусом, между входом/выходом и реле, между реле и корпусом | >100 МОм / 500 В DC / 25 °C / 70 % RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Пульсации напряжения | — | — |
| Гармонические составляющие тока | — | — |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 3, 8 кВ контакт; критерий A |
| Излучаемое электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пакетные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-корпус; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Колебания напряжения | — | — |
Примечания
- Все параметры, специально не оговорённые, измеряются при номинальном входе, номинальной нагрузке и температуре окружающей среды 25 °C.
- При высокой температуре окружающей среды может потребоваться дерейтинг. Следует использовать график дерейтирования для получения подробных данных.
- Температура окружающей среды при дерейтировании составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Модуль питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC. Для указаний по выполнению EMC-тестов следует обращаться к испытаниям компонентов источников питания.
