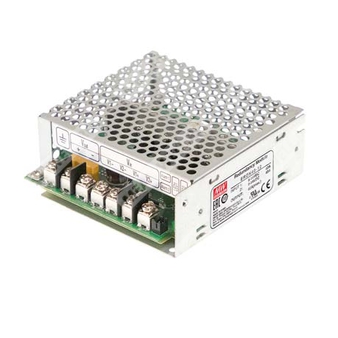

ERDN40-24 - модуль резервирования питания для систем 24 В постоянного тока с автоматическим переключением и контролем отказа входов.
Расшифровка партномера
| Партномер | Расшифровка |
| ERDN40 | Закрытый модуль резервирования на 40 А |
| 24 | Номинальное входное напряжение 24 В постоянного тока |
Назначение
ERDN40-24 предназначен для построения схем резервирования питания по конфигурации 1+1 и N+1. Модуль объединяет два канала входа постоянного тока в один выход, автоматически изолируя неисправный канал и обеспечивая непрерывное питание нагрузки. Применение MOSFET-ключей снижает потери, уменьшает падение напряжения между входом и выходом и повышает общую надежность системы.
Особенности
- Поддержка систем резервирования 1+1 и N+1.
- 2 входных канала и 1 выход.
- Пригоден для резервирования систем 12 В, 24 В и 48 В; исполнение ERDN40-24 соответствует версии на 24 В.
- Выходной ток до 40 А.
- Охлаждение свободной конвекцией воздуха.
- Ультраширокий диапазон рабочей температуры: от -40 до +80 °C.
- Встроены 2 контакта сигнала DC OK и аварийные релейные контакты.
- Низкие потери мощности в дежурном режиме.
- Встроенный индикационный светодиод состояния.
- Применение для промышленной и телекоммуникационной аппаратуры, автоматизации и оборудования с повышенными требованиями к надежности.
Области применения
- Промышленные системы управления.
- Полупроводниковое технологическое оборудование.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
ERDN40-24 представляет собой закрытый модуль резервирования питания на 40 А, применяемый совместно с источниками питания для повышения надежности системы в целом. Устройство предназначено для организации резервирования по схемам 1+1 и N+1, имеет два входных канала постоянного тока и один выходной канал. Для варианта ERDN40-24 номинальное напряжение системы составляет 24 В постоянного тока.
Использование MOSFET-технологии позволяет уменьшить тепловыделение и снизить падение напряжения между входом и выходом. Модуль оснащен двумя каналами релейного сигнала DC OK для мониторинга состояния выхода, а также аварийными контактами. Устройство рассчитано на работу в широком диапазоне температур и не требует принудительного обдува, поскольку охлаждается свободной конвекцией воздуха.
Таблица параметров
Вход
| Параметр | Значение |
| Номинальное напряжение постоянного тока | 24 В |
| Диапазон входного напряжения | 19–29 В постоянного тока |
| Количество входов | 2 канала |
| Номинальный ток | 0–40 А на каждый вход, непрерывно |
| Пиковый ток | 0–60 А на каждый вход, 5 с |
| Падение напряжения | 0,2 В макс. |
| Эффективность | 98 % тип. |
| Обратный входной ток | 1 мА макс. |
| Обратное входное напряжение | 40 В постоянного тока макс. |
| Накопительная емкость | 320 мкФ тип. |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 0–40 А, непрерывно |
| Пиковый выходной ток | 60 А, 5 с |
| Потребление мощности в режиме ожидания | 1,5 Вт тип. |
| Охлаждение | Свободная конвекция воздуха |
Защита
| Параметр | Значение |
| Перегрузка | <60 А, 5 с, без повреждений |
| Короткое замыкание | <60 А, 5 с, без повреждений |
| Резервирование | Для схемы 1+1, поддержка N+1 |
Функции
| Параметр | Значение |
| Сигнализация обоих входных напряжений | <18 В или >31 В (±5 %) |
| Релейный выход | 30 В / 1 А, активная нагрузка |
| Индикация состояния | Зеленый светодиод DC OK |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -40 до +80 °C |
| Рабочая влажность | 5–95 % относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Температурный коэффициент | ±0,03 %/°C (0…60 °C) |
| Вибрация | Компонент: 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: по IEC61373 |
| Рабочая высота | 5000 м / OVC II |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | IP/OP - корпус: 0,5 кВ перем.; IP/OP - реле: 0,5 кВ перем.; реле - корпус: 0,5 кВ перем. |
| Сопротивление изоляции | IP/OP, IP/OP - реле, реле - корпус: >100 МОм / 500 В пост. / 25 °C / 70 % RH |
| Помехоэмиссия по проводам | BS EN/EN55032 (CISPR32), класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Всплески напряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-корпус; критерий A |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 4, 15 кВ воздух; уровень 3, 8 кВ контакт; критерий A |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Помехи по проводам | BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
Прочее
| Параметр | Значение |
| MTBF | 1687,9 тыс. ч. min. по Telcordia SR-332 (Bellcore); 294,1 тыс. ч. min. по MIL-HDBK-217F (25 °C) |
| Габариты | 97 × 99 × 36 мм (Ш × Г × В) |
| Масса и упаковка | 0,276 кг; 45 шт./14 кг/0,94 куб. фута |
Примечания
- Все параметры, не указанные особо, измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- При высокой температуре окружающей среды может потребоваться дерейтинг. Следует учитывать кривую дерейтирования.
- Температура окружающей среды дерейтируется от 3,5 °C/1000 м для моделей без вентилятора и от 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м (6500 футов).
- Модуль рассматривается как независимый узел, однако конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС в составе всей системы.
Таблица механических и подключительных данных
| Параметр | Значение |
| Корпус | Case No. 905B |
| Размеры корпуса | 97 × 99 × 36 мм |
| Соединитель функции CN11 | TKP DH2I-2X2 или эквивалент |
| Механическое исполнение | Закрытый тип |
| Контакт | Назначение |
| 1 | FG |
| 2 | Выход + |
| 3 | Выход - |
| 4, 5 | Вход питания -Vin |
| 6 | Вход питания +Vin1 |
| 7 | Вход питания +Vin2 |
| 8, 9 | Alarm1 DC OK |
| 10, 11 | Alarm2 DC OK |
| Контакт реле DC OK | Состояние |
| Замкнут | Источник питания включен |
| Разомкнут | Источник питания выключен / перенапряжение или пониженное входное напряжение |
| Номинал контактов | 30 В / 1 А, активная нагрузка |
| Расшифровка исполнения | Значение |
| ERDN40 | 40 А закрытый модуль резервирования |
| 24 | Вариант на 24 В |
