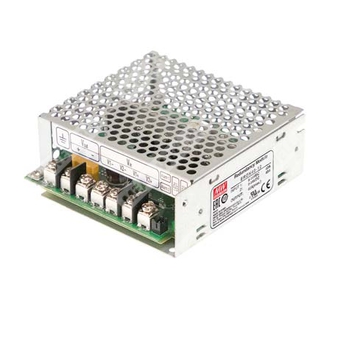

ERDN40-48 - модуль резервирования питания на 40 А для систем 48 В с двумя входами и выходным контролем.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| ERDN40 |
Серия: модуль резервирования в закрытом исполнении с выходным током до 40 А |
| 48 |
Номинальное входное напряжение 48 В постоянного тока |
Назначение
ERDN40-48 предназначен для построения схем резервирования питания 1+1 и N+1 в системах постоянного тока, повышения надёжности электропитания и снижения потерь напряжения за счёт применения MOSFET-коммутации.
Особенности
- Поддержка схем резервирования 1+1 и N+1.
- Два входных канала и один выход.
- Пригоден для резервирования систем 12 В, 24 В и 48 В; исполнение ERDN40-48 — для 48 В.
- Выходной ток до 40 А.
- Охлаждение за счёт свободной конвекции воздуха.
- Ультраширокий диапазон рабочей температуры от -40 до +80 °C с ограничением нагрузки выше +60 °C.
- Встроены два сигнала DC OK и релейные контакты аварии.
- Низкое падение напряжения за счёт применения MOSFET-технологии.
- Закрытое исполнение.
Применение
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические устройства.
Описание
ERDN40-48 представляет собой модуль резервирования питания серии ERDN40, предназначенный для совместной работы с двумя источниками постоянного тока и формирования единого защищённого выхода. Изделие обеспечивает автоматическое переключение и развязку входов, снижает тепловые потери и уменьшает разность напряжений между входом и выходом по сравнению с диодными схемами резервирования.
Модуль рассчитан на применение в системах, где требуется высокая отказоустойчивость электропитания. Встроенные релейные сигналы DC OK позволяют контролировать состояние выходного напряжения и аварийные режимы. Для серии предусмотрена работа с двуканальным входом и одним выходом, а также возможность использования в схемах 1+1 и N+1.
Основные параметры
| Параметр |
Значение |
| Модель |
ERDN40-48 |
| Номинальное входное напряжение |
48 В постоянного тока |
| Диапазон входного напряжения |
36...60 В постоянного тока |
| Количество входов |
2 канала |
| Номинальный выходной ток |
0...40 А, непрерывно |
| Пиковый выходной ток |
60 А, 5 с |
| Падение напряжения при входе-выходе, макс. |
0,2 В |
| КПД тип. |
98% |
| Потребление мощности в дежурном режиме тип. |
1,5 Вт |
| Ёмкость тип. |
320 мкФ |
| Охлаждение |
Свободная конвекция воздуха |
| Температура рабочая |
-40...+80 °C |
| Относительная влажность рабочая |
5...95% без конденсации |
| Температура хранения |
-40...+85 °C |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C |
| Высота эксплуатации |
5000 м; категория перенапряжения OVC II |
| MTBF |
1687,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 294,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
97 × 99 × 36 мм |
| Масса и упаковка |
0,276 кг; 45 шт./14 кг/0,94 CUFT |
Вход
| Параметр |
Значение |
| Номинальное входное напряжение |
48 В постоянного тока |
| Диапазон входного напряжения |
36...60 В постоянного тока |
| Номинальный ток на вход |
0...40 А на каждый вход, непрерывно |
| Пиковый ток на вход |
0...60 А на каждый вход, 5 с |
| Потребляемый ток обратного направления, макс. |
1 мА |
| Напряжение обратной полярности, макс. |
65 В постоянного тока |
| Порог аварии по обоим входам |
<34,2 В или >63 В (±5%) |
Выход
| Параметр |
Значение |
| Номинальный выходной ток |
0...40 А, непрерывно |
| Пиковый выходной ток |
60 А, 5 с |
| Максимальное падение напряжения |
0,2 В |
| Максимальный ток перегрузки |
<60 А, 5 с; без повреждений |
| Максимальный ток короткого замыкания |
<60 А, 5 с; без повреждений |
Функциональные характеристики
| Параметр |
Значение |
| Резервирование |
Для 1+1 резервирования; поддержка N+1 резервирования |
| Индикация состояния |
Зелёный светодиод OK |
| Реле |
30 В постоянного тока / 1 А, активная нагрузка |
| Контакт реле |
Замкнут при DC OK; разомкнут при DC Fail |
| Сопротивление изоляции |
Вход/выход - корпус, вход/выход - реле, реле - корпус: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Испытательное напряжение |
Вход/выход - корпус: 0,5 кВ переменного тока; вход/выход - реле: 0,5 кВ переменного тока; реле - корпус: 0,5 кВ переменного тока |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Помехоэмиссия, проводимые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Помехоэмиссия, излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 3, 8 кВ контакт; критерий A |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пачки |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-корпус; критерий A |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Колебание напряжения |
BS EN/EN61000-3-3 |
---- |
| Гармонический ток |
BS EN/EN61000-3-2 |
---- |
Условия окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-40...+80 °C |
| Условия снижения нагрузки |
Свыше +60 °C требуется снижение нагрузки |
| Хранение |
-40...+85 °C |
| Влажность |
5...95% RH, без конденсации |
| Вибрация |
Компонент: 10...500 Гц, 5 G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC61373 |
| Рабочая высота |
5000 м |
Примечания
- Все параметры, специально не оговорённые, измеряются при номинальном входе, номинальной нагрузке и температуре окружающей среды 25 °C.
- При высокой температуре окружающей среды может потребоваться снижение нагрузки. Следует обращаться к кривой снижения нагрузки для получения подробностей.
- Температура окружающей среды при снижении нагрузки: 3,5 °C на 1000 м без вентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Модуль рассматривается как независимое устройство, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам EMC. Для руководства по выполнению EMC-тестов следует обращаться к документу по испытаниям компонентов источников питания.
Монтаж и подключение
| Контакт |
Назначение |
| 1 |
FG |
| 2 |
Выход + |
| 3 |
Выход - |
| 4, 5 |
Вход постоянного тока -Vin |
| 6 |
Вход постоянного тока +Vin1 |
| 7 |
Вход постоянного тока +Vin2 |
| Разъём функции |
Назначение |
Сопряжённый корпус |
Контакт |
| CN11 |
Alarm1 DC OK |
TKP DH2 или эквивалент |
TKP или эквивалент |
| CN11 |
Alarm2 DC OK |
TKP DH2 или эквивалент |
TKP или эквивалент |
