ERG-5000 - четырехканальный сетевой инвертор рекуперации энергии для стендов испытаний, старения источников питания и систем возврата энергии в сеть.
Назначение
ERG-5000 — сетевой инвертор рекуперации энергии промышленного назначения, предназначенный для приема энергии от источников постоянного тока и возврата этой энергии в сеть переменного тока. Устройство поддерживает суммарную номинальную входную мощность 5 кВт, имеет 4 независимых входных канала, допускает работу в режимах стабилизации тока и напряжения, а также дистанционное управление и мониторинг по интерфейсу CANBus.
Области применения
- испытания аккумуляторных батарей;
- системы старения и прогонки источников питания;
- системы рекуперации энергии;
- механические испытания разъемов.
Особенности
- широкий диапазон входного напряжения постоянного тока: 10...60 В;
- 4 входных канала с гибкой конфигурацией;
- возможность независимого использования каналов или их объединения;
- режимы стабилизации тока и стабилизации напряжения;
- максимальная эффективность до 88% для ERG-5000;
- дистанционное управление и мониторинг по CANBus через CMU2A;
- возможность подключения до 64 устройств серии;
- защиты по перенапряжению, понижению напряжения, перегреву, перегрузке по мощности, аварии сети и ошибке связи.
Описание
ERG-5000 представляет собой инвертор рекуперации энергии сетевого типа. Устройство рассчитано на суммарную номинальную входную мощность 5 кВт и максимальную входную мощность до 6 кВт. Конструкция с четырьмя входными каналами позволяет использовать каналы независимо, а также объединять их для получения требуемой конфигурации в испытательных и энергетических системах. Поддерживаются режимы CC и CV, что позволяет использовать прибор с различными типами источников постоянного тока. Для централизованного управления, анализа данных и удаленного мониторинга предусмотрен интерфейс CANBus и совместимость с консолью управления CMU2A.
Расшифровка партномера
| Элемент партномера |
Значение |
| ERG |
Серия инверторов рекуперации энергии сетевого типа |
| 5000 |
Номинальная входная мощность 5000 Вт |
Основные электрические параметры
Вход постоянного тока
| Параметр |
Значение |
| Номинальная входная мощность |
5000 Вт, 1250 Вт на каждый из 4 каналов |
| Максимальная входная мощность |
6000 Вт, 1500 Вт на каждый из 4 каналов |
| Диапазон входного напряжения |
10...60 В постоянного тока |
| Номинальный входной ток |
105 А на канал, типовое значение |
| Максимальный входной ток |
125 А на канал, типовое значение |
Выход в сеть переменного тока
| Параметр |
Значение |
| Диапазон сетевого напряжения |
180...264,5 В переменного тока, однофазная сеть |
| Частота сети |
47...63 Гц |
| Максимальный выходной ток |
24 А при 230 В переменного тока, типовое значение |
| Коэффициент мощности при номинальной мощности |
более 0,97 |
| Коэффициент гармонических искажений тока при номинальной мощности |
менее 5% |
Мощностные характеристики
| Параметр |
Значение |
| Номинальная выходная мощность |
2600...4320 ВА при входном напряжении 10...12 В постоянного тока; 4320...4400 ВА при входном напряжении 12...60 В постоянного тока |
| Типовая эффективность |
88% при входе 48 В постоянного тока и мощности 5000 Вт |
| Типовой коэффициент рекуперации энергии |
80% при входе 48 В постоянного тока и мощности 5000 Вт, при эффективности источника питания 90,5% |
Функции и режимы управления
| Параметр |
Значение |
| Интерфейс связи |
CANBus, скорость передачи 250 кбит/с |
| Максимальное число устройств в сети |
64 устройства серии ERG-5000 |
| Режим стабилизации тока |
0,5...125 А на канал, ±1% |
| Режим стабилизации напряжения |
10...60 В постоянного тока, ±1% |
| Параллельная работа |
поддерживается; подробности приведены в руководстве по функциям и руководстве пользователя |
Защиты
| Вид защиты |
Реакция устройства |
| Перегрев |
отключение выходного напряжения переменного тока, автоматическое восстановление после устранения причины |
| Перенапряжение по входу постоянного тока |
отключение выходного напряжения переменного тока, автоматическое восстановление после устранения причины |
| Пониженное напряжение по входу постоянного тока |
отключение выходного напряжения переменного тока, автоматическое восстановление после устранения причины |
| Авария сети |
отключение выходного напряжения переменного тока, автоматическое восстановление после устранения причины |
| Ошибка связи |
отключение выходного напряжения переменного тока при потере связи более чем на 4 с, восстановление после повторного установления связи |
| Перегрузка по мощности |
ограничение по постоянной мощности на уровне максимальной входной мощности |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -20 до +60 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
| Охлаждение |
внутренние вентиляторы |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
соответствие BS EN/EN62368-1 |
| Испытательное напряжение изоляции |
вход-выход: 2,5 кВ постоянного тока; вход-земля: 2,5 кВ постоянного тока; выход-земля: 2,5 кВ постоянного тока |
| Электромагнитная эмиссия |
соответствие BS EN/EN55032, класс A |
| Электромагнитная устойчивость |
соответствие BS EN/EN55035 и BS EN/EN61000-4-2, -3, -4, -5, -6, уровень для легкой промышленности, критерий A |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
148,8 тыс. ч минимум по Telcordia SR-332; 15 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
504 × 211 × 83,5 мм |
| Масса и упаковка |
12 кг; 1 шт. в упаковке; 12 кг; 0,86 куб. фута |
Механическое исполнение и подключения

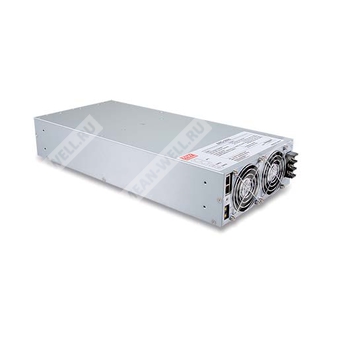

ERG-5000 выполнен в корпусе промышленного исполнения с принудительным воздушным охлаждением. На лицевой стороне расположены 4 канала входа постоянного тока и светодиодные индикаторы состояния каналов. На задней панели размещены клеммы подключения к сети переменного тока, разъем интерфейса CANBus и переключатели адреса.
Назначение выводов интерфейса связи JK1
| Номер контакта |
Функция |
Описание |
| 1, 9 |
CANH |
линия данных интерфейса CANBus |
| 2, 10 |
CANL |
линия данных интерфейса CANBus |
| 3, 11 |
NC |
зарезервировано для будущего использования |
| 4, 12 |
FG |
опорный потенциал интерфейса CANBus |
| 5, 6, 7, 8, 13, 14, 15, 16 |
NC |
не используется |
Назначение клемм сетевого входа-выхода TB1
| Номер контакта |
Функция |
Описание |
| 1 |
L |
линия переменного тока |
| 2 |
N |
нейтраль переменного тока |
| 3 |
FG |
защитное заземление |
| Максимальный момент затяжки |
8 кгс·см |
Назначение выводов входа постоянного тока
| Номер контакта |
Полярность |
Описание |
| 1...8 |
+V |
положительный вывод входа постоянного тока; канал 1 — контакты 1 и 2, канал 2 — 3 и 4, канал 3 — 5 и 6, канал 4 — 7 и 8 |
| 9...16 |
-V |
отрицательный вывод входа постоянного тока; канал 1 — контакты 9 и 10, канал 2 — 11 и 12, канал 3 — 13 и 14, канал 4 — 15 и 16 |
| Ответная часть |
PRO-TEN 5,7 мм NEWSOK SURLOK PIN или эквивалент |
Светодиодная индикация LED1...LED4
| Состояние индикатора |
Значение |
| Индикатор выключен |
сеть переменного тока не подключена |
| Непрерывный зеленый |
нормальная работа |
| Мигающий зеленый |
аварийное состояние, перегрев или авария сети |
| Непрерывный оранжевый |
режим ожидания |
| Мигающий оранжевый |
внутренняя ошибка связи |
| Непрерывный красный |
срабатывание защиты по пониженному входному напряжению |
| Мигающий красный |
срабатывание защиты по повышенному входному напряжению |
Схемы применения
Устройство поддерживает несколько типовых конфигураций подключения:
- 4 канала, соединенные параллельно;
- 2 независимых канала с входной мощностью (1250 Вт × 2) × 2;
- 4 независимых канала;
- подключение к консоли CMU2A по CANBus с установкой оконечных резисторов на свободные разъемы для предотвращения отражений сигнала.
Комплект поставки
| Позиция |
Наименование |
Количество |
| 1 |
Красный провод для разъема +V, только для ERG-5000, UL1028 8AWG, длина 500 мм |
8 |
| 2 |
Черный провод для разъема -V, только для ERG-5000, UL1028 8AWG, длина 500 мм |
8 |
| 3 |
Оконечный резистор |
1 |
Примечания
- Все параметры, если не указано иное, измерены при выходном напряжении 230 В переменного тока, входном напряжении 48 В постоянного тока, номинальной входной мощности и температуре окружающей среды 25 °C.
- Устройство достигает максимальной входной мощности 6000 Вт, после чего при росте температуры окружающей среды происходит автоматическое снижение мощности до номинальной. Защита от перегрева срабатывает при превышении внутренней температурой допустимого предела.
- Авария сети включает защиту по повышенному и пониженному напряжению на выходе переменного тока.
- Допуски рассчитаны исходя из максимального входного тока и максимального входного напряжения. При работе при высокой и низкой температуре окружающей среды допуски могут увеличиваться.
- Для выбора дополнительного фильтра следует руководствоваться руководством пользователя.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнялись при установке устройства на металлическую пластину размером 900 × 1300 мм толщиной 2 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
