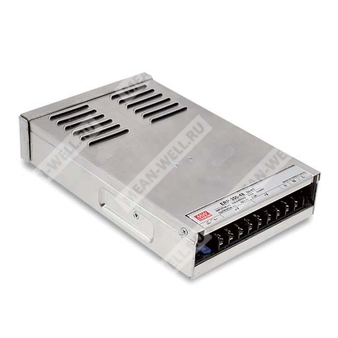

ERP-350-24 - герметизированный импульсный источник питания 24 В для светодиодных систем и наружных применений.
Краткое описание
ERP-350-24 — одновыходной AC/DC источник питания мощностью 350 Вт в закрытом исполнении, предназначенный для питания светодиодных нагрузок и другой промышленной аппаратуры. Корпус выполнен из алюминия, внутренняя часть частично залита компаундом, что повышает стойкость к брызгам дождя и пыли. Модель рассчитана на работу от сети переменного тока с расширенным входным диапазоном и оснащена полным набором защит.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| ERP | Серия источников питания ERP |
| 350 | Номинальная мощность 350 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Входное напряжение: 180…264 В переменного тока.
- Допустимый импульс перенапряжения на входе: 300 В переменного тока в течение 5 секунд.
- Исполнение, рассчитанное на защиту от брызг дождя.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор наличия питания.
- Низкая стоимость и высокая надёжность.
- Испытание на работу при 100% полной нагрузке.
Области применения
- Светодиодная лента.
- Светодиодные буквенные вывески.
- Светодиодные дисплеи.
- Наружные LED-табло, рекламные щиты и коммерческие дисплеи.
Описание
Серия ERP-350 представляет собой одновыходной закрытый источник питания AC/DC мощностью 350 Вт. Алюминиевый корпус и частично залитая компаундом внутренняя конструкция обеспечивают защиту внутренних электронных компонентов от дождевых брызг и пыли. Благодаря встроенным функциям защиты ERP-350-24 подходит для применения в наружных светодиодных системах и промышленной индикации.
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 14,6 А |
| Диапазон тока | 0…14,6 А |
| Номинальная мощность | 350,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 21,6…26,4 В |
| Нестабильность по входному напряжению | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Время установки, нарастания | 1500 мс, 200 мс при 230 В переменного тока |
| Время удержания | 20 мс при 230 В переменного тока |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 180…264 В переменного тока / 254…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД типовое | 89% |
| Входной ток типовой | 4 А при 230 В переменного тока |
| Пусковой ток типовой | 90 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
Защиты
| Защита | Параметры и работа |
|---|
| Перегрузка | 130…180% от номинальной выходной мощности; режим Hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 27,6…32,4 В; режим Hiccup с автоматическим восстановлением после устранения неисправности |
| Перегрев | Отключение выходного напряжения с восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -30…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Показатели надёжности
| Параметр | Значение |
|---|
| MTBF | 2396,7 тыс. ч минимум, Telcordia SR-332 (Bellcore); 321 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | UL 62368-1, IEC 62368-1, GB 4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55022 (CISPR22) класс A, EAC TP TC 020 |
| Иммунитет | Соответствие EN61000-4-5; уровень light industry, EAC TP TC 020 |
Габаритные размеры и масса
| Параметр | Значение |
|---|
| Размеры | 220,4 × 130 × 48 мм (Д × Ш × В) |
| Масса | 0,9 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 9 шт. |
| Масса упаковки | 11 кг |
| Объём упаковки | 0,63 CUFT |
Подключение
| Номер контакта | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4…6 | DC OUTPUT -V |
| 7…9 | DC OUTPUT +V |
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, специально не оговорённые, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, нестабильность по входному напряжению и нестабильность по нагрузке. |
| 4 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
Указания по установке
- Источники серии ERP-350 предназначены для наружного применения и должны устанавливаться в защищённом месте.
- Установка допускается только в вертикальном положении; наклон вперёд, назад и горизонтальная установка не допускаются.
- Для обеспечения теплоотвода необходимо сохранять зазор не менее 10 см вокруг источника питания.
