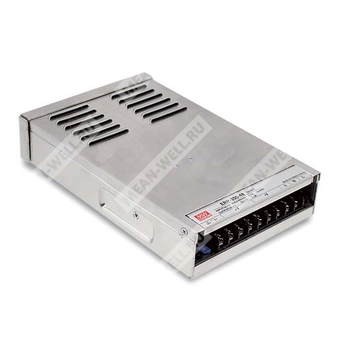

ERP-350-36 — защищенный промышленный AC/DC источник питания 36 В, 350 Вт для наружных светодиодных систем и дисплеев.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | ERP-350 | Серия герметизированных источников питания Mean Well |
| Номинальная мощность | 350 | 350 Вт |
| Выходное напряжение | 36 | 36 В постоянного тока |
Назначение
ERP-350-36 представляет собой одно-выходной импульсный источник питания AC/DC в закрытом исполнении, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 36 В с мощностью до 350 Вт. Конструкция рассчитана на наружное применение, в том числе в системах светодиодной индикации и наружной рекламы, при защите от пыли и брызг воды.
Особенности
- Диапазон входного напряжения: 180…264 В AC.
- Выдерживает бросок 300 В AC в течение 5 секунд.
- Конструкция с защитой от дождевых брызг.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией без вентилятора.
- Светодиодный индикатор включения питания.
- Низкая стоимость при высокой надежности.
- Испытание наработки на отказ при 100% полной нагрузке.
Области применения
- Светодиодные ленты.
- Светодиодные объемные буквы.
- Светодиодные дисплеи.
- Наружные LED-вывески и световые короба.
- Коммерческие дисплеи и рекламные конструкции.
Описание
Серия ERP-350 — это 350-ваттный одно-выходной AC/DC источник питания в закрытом исполнении. Корпус выполнен из алюминия, внутренняя часть частично залита компаундом, что повышает стойкость электронных компонентов к воздействию дождевых брызг и пыли. Наличие полного набора защитных функций делает изделие пригодным для эксплуатации в наружных светодиодных системах, включая рекламные и информационные установки.
Выход
| Параметр | Значение для ERP-350-36 |
| Выходное напряжение | 36 В |
| Номинальный ток | 9,7 А |
| Диапазон выходного тока | 0…9,7 А |
| Номинальная мощность | 349,2 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 32,4…39,6 В |
| Погрешность напряжения | ±1,0% |
| Линии регулирования | ±0,5% |
| Нагрузка регулирования | ±0,5% |
| Время запуска и нарастания | 1500 мс, 200 мс при 230 В AC |
| Время удержания | 20 мс при 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180…264 В AC / 254…370 В DC |
| Частота сети | 47…63 Гц |
| КПД типовое | 90% |
| Входной ток типовой | 4 А при 230 В AC |
| Пусковой ток типовой | 90 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Вид защиты | Уставка / режим работы |
| Перегрузка | 120…160% от номинальной выходной мощности |
| Перегрузка, уточнение для 12…36 В | 130…180% от номинальной выходной мощности |
| Режим при перегрузке для 12…36 В | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Режим при перегрузке для 48 В | Отключение выходного напряжения с фиксацией; восстановление после повторного включения питания |
| Перенапряжение | 41,4…46,8 В |
| Режим при перенапряжении для 12…36 В | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения; восстановление после снижения температуры для 12…36 В |
| Режим при перегреве для 48 В | Отключение с фиксацией; восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+60 ℃ |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -30…+85 ℃, 10…95% RH |
| Температурный коэффициент | ±0,05%/℃ (0…50 ℃) |
| Вибрация | 10…500 Гц, 3G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Нормы безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, IEC 62368-1, GB 4943.1, EAC TP TC 004 |
| Эмиссия ЭМС | EN55022 (CISPR22) класс A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-5; уровень для легкой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2396,7 тыс. ч минимум, Telcordia SR-332 (Bellcore); 321 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габариты | 220,4 × 130 × 48 мм (Д × Ш × В) |
| Масса | 0,9 кг |
| Упаковка | 9 шт.; 11 кг; 0,63 куб. фута |
Подключение
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4…6 | DC OUTPUT -V |
| 7…9 | DC OUTPUT +V |
Примечания
| № | Содержание |
| 1 | Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, регулирование по линии и регулирование по нагрузке. |
| 4 | Температурное снижение допустимой нагрузки составляет 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
Монтаж
Источник питания ERP-350-36 предназначен для наружного применения и должен устанавливаться в месте с укрытием. Допускается только вертикальная установка; наклон вперед, назад или монтаж в горизонтальном положении не допускаются. Для обеспечения теплоотвода необходимо выдерживать не менее 10 см свободного пространства вокруг блока питания.
