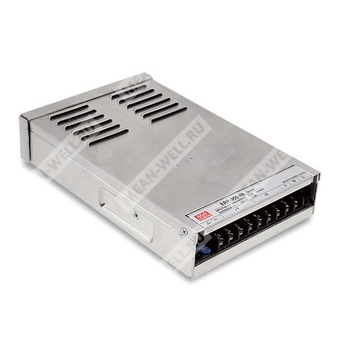

ERP-350-48 - герметизированный импульсный источник питания 48 В мощностью 350 Вт для промышленного и наружного применения.
Назначение: одно-выходной AC/DC источник питания в закрытом исполнении для питания светодиодных систем и иной промышленной нагрузки постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| ERP | Серия источников питания ERP |
| 350 | Номинальная мощность 350 Вт |
| 48 | Выходное напряжение 48 В |
Особенности
- Диапазон входного переменного напряжения 180–264 В AC.
- Допустимый импульс перенапряжения на входе 300 В AC в течение 5 секунд.
- Исполнение, рассчитанное на установку в условиях наружного применения под защитой от прямого воздействия осадков.
- Охлаждение за счет естественной конвекции воздуха.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация наличия питания.
- Алюминиевый корпус.
- Полная нагрузочная прогонка 100%.
Применение
- Светодиодные ленты.
- Светодиодные буквенные вывески.
- Светодиодные дисплеи.
- Наружные рекламные и информационные системы.
- Коммерческие световые панели и табло.
Описание
ERP-350-48 представляет собой одно-выходной закрытый AC/DC источник питания мощностью 350 Вт с выходным напряжением 48 В. Конструкция выполнена в алюминиевом корпусе, а внутренняя часть частично залита компаундом, что повышает стойкость электронных компонентов к воздействию брызг воды и пыли. Наличие полного набора защитных функций делает изделие пригодным для применения в уличных светотехнических и рекламных установках, а также в промышленной электронике, где требуется стабильное питание постоянного тока.
Таблица характеристик
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 7,3 А |
| Диапазон тока | 0–7,3 А |
| Номинальная мощность | 350,4 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 43,2–52,8 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Точность установки | ±0,5% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 180–264 В AC; 254–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Типовой КПД | 90% |
| Типовой входной ток | 4 А при 230 В AC |
| Пусковой ток | 90 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
| Время запуска и нарастания | 1500 мс, 200 мс при 230 В AC |
| Время удержания | 20 мс при 230 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 120–160% от номинальной выходной мощности |
| Перенапряжение | 55,2–64,8 В |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры с последующим повторным включением |
| Режим восстановления при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Режим восстановления при перенапряжении | Защелкивание отключения, восстановление повторной подачей питания |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход–выход | 3 кВ AC |
| Испытательное напряжение изоляции вход–корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25℃ / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Температура окружающей среды | −30…+60℃ |
| Относительная влажность | 20–90% RH, без конденсации |
| Температура хранения | −30…+85℃ |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,05%/℃ (0…50℃) |
| Вибрация | 10–500 Гц, 3G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Наработка на отказ
| Параметр | Значение |
|---|
| MTBF | 2396,7 тыс. ч, Telcordia SR-332 (Bellcore); 321 тыс. ч, MIL-HDBK-217F (25℃) |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры | 220,4 × 130 × 48 мм (Д × Ш × В) |
| Масса | 0,9 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 9 шт. |
| Масса упаковки | 11 кг |
| Объём упаковки | 0,63 CUFT |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
4. Дерейтинг по температуре окружающей среды составляет 3,5℃/1000 м для моделей без вентилятора и 5℃/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
