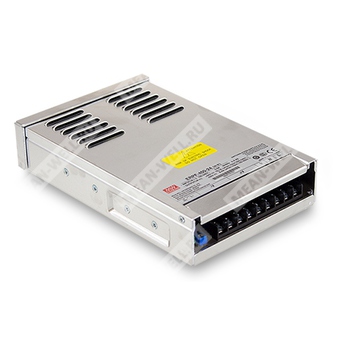

ERPF-400-24 - закрытый импульсный источник питания AC/DC на 24 В для систем светодиодного освещения и наружных табло.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| ERPF |
Серия источников питания ERPF |
| 400 |
Номинальная мощность серии: 400 Вт |
| 24 |
Номинальное выходное напряжение: 24 В |
Назначение и особенности
ERPF-400-24 представляет собой одно-выходной закрытый источник питания переменного/постоянного тока мощностью 400 Вт с активной коррекцией коэффициента мощности. Конструкция выполнена в алюминиевом корпусе с полузалитым исполнением внутренних элементов, что обеспечивает защиту от брызг дождя и пыли. Изделие ориентировано на применение в наружных системах светодиодной индикации и освещения.
- Универсальный вход переменного тока с полным диапазоном.
- Устойчивость к броску 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 91%.
- Исполнение, рассчитанное на защиту от дождевых брызг.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор наличия питания.
- Высокая надежность и полная нагрузочная приработка.
- Расширенная область применения в наружной светотехнике и рекламных конструкциях.
Применение
- Светодиодные ленты.
- Светодиодные объемные буквы.
- Светодиодные экраны и дисплеи.
- Наружные световые рекламные конструкции, в том числе билборды и коммерческие дисплеи.
Описание
Серия ERPF-400 — это 400-ваттный одно-выходной закрытый источник питания AC/DC с активной схемой PFC. Алюминиевый корпус и частичная заливка внутренних узлов повышают стойкость изделия к воздействию окружающей среды. Благодаря встроенным защитным функциям и работе без принудительного обдува источник питания подходит для длительной эксплуатации в составе светотехнических систем наружного исполнения.
Выходные параметры
| Параметр |
Значение для ERPF-400-24 |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
16,7 А |
| Диапазон выходного тока |
0…16,7 А |
| Номинальная выходная мощность |
400,8 Вт |
| Диапазон подстройки выходного напряжения |
21,6…26,4 В |
| Нестабильность по нагрузке |
±0,5% |
| Нестабильность по сети |
±0,5% |
| Пульсации и шум |
150 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
Входные параметры
| Параметр |
Значение |
| Номинальное входное напряжение |
90…264 В AC |
| Диапазон входного постоянного напряжения |
127…370 В DC |
| Диапазон частоты сети |
47…63 Гц |
| КПД, типовое значение |
90% |
| Пусковой ток, типовое значение |
45 А при 115 В AC, 90 А при 230 В AC |
| Ток утечки |
< 1 мА / 240 В AC |
| Коэффициент мощности, типовое значение |
PF ≥ 0,95 при 230 В AC; PF ≥ 0,98 при 115 В AC |
| Входной ток, типовое значение |
2,5 А при 230 В AC; 3 А при 115 В AC |
| Время запуска, нарастания |
2000 мс, 100 мс / 230 В AC; 3000 мс, 100 мс / 115 В AC при полной нагрузке |
| Время удержания |
10 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
Защиты
| Вид защиты |
Характеристика |
| Перегрузка |
105…135% от номинальной выходной мощности; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
27,6…32,4 В; отключение выходного напряжения с последующим автоматическим восстановлением |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30…+60 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
-30…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,1%/°C (0…35 °C) |
| Вибрация |
10…500 Гц, 3G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход–выход |
3 кВ AC |
| Испытательное напряжение изоляции вход–корпус |
2 кВ AC |
| Испытательное напряжение изоляции выход–корпус |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Раздел |
Сведения |
| Стандарты безопасности |
UL60950-1, IEC/BS EN/EN62368-1, GB 4943.1, EAC TP TC 004, IS13252(Part1) только для 12 и 24 В |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) класс A, GB17625.1, GB/T 9254.1; BS EN/EN61000-3-2; BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035; уровень для light industry, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
1981,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 233,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
220,4 × 130 × 48 мм |
| Масса |
1,1 кг |
| Упаковка |
9 шт. / 11 кг / 0,63 куб. фута |
Механические данные
| Параметр |
Значение |
| Исполнение корпуса |
Алюминиевый корпус, закрытый тип |
| Обозначение корпуса |
Case No. 230 |
| Размеры корпуса по чертежу |
220,4 × 130 × 48 мм |
| Клеммное подключение |
Клеммная колодка для AC/L, AC/N, FG, +V, -V |
| Момент затяжки |
8 кгс·см |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкости 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать статические характеристики.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Все испытания по ЭМС выполнялись при монтаже устройства на металлической пластине 450 × 450 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
