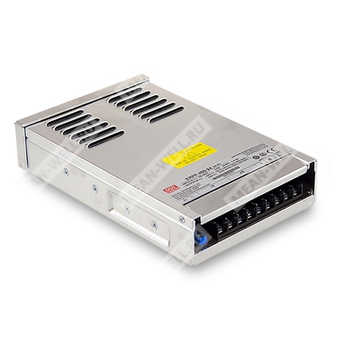

ERPF-400-48 - герметизированный источник питания AC/DC 400 Вт с одним выходом 48 В для светодиодных и промышленных нагрузок.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| ERPF |
Серия источников питания ERPF |
| 400 |
Номинальная мощность серии: 400 Вт |
| 48 |
Номинальное выходное напряжение: 48 В |
Назначение и особенности
ERPF-400-48 представляет собой одно-выходной AC/DC источник питания в закрытом исполнении с активной коррекцией коэффициента мощности. Модель рассчитана на питание нагрузок постоянного тока напряжением 48 В и мощностью до 400 Вт, ориентирована на применение в светодиодных и наружных установках, а также в коммерческих системах отображения.
Конструкция выполнена в алюминиевом корпусе, внутренний объем частично залит компаундом, что повышает стойкость к воздействию влаги, брызг и пыли. Охлаждение осуществляется за счет свободной конвекции воздуха. Источник оснащен индикацией включения и содержит полный набор защит от аварийных режимов.
Области применения
- светодиодные линейные светильники и ленты;
- светодиодные буквы и каналовые вывески;
- светодиодные дисплеи;
- наружная рекламная и информационная аппаратура;
- коммерческие экраны и табло.
Основные свойства
- универсальный вход переменного тока с полным диапазоном;
- работа при входном перенапряжении до 300 В переменного тока в течение 5 секунд;
- встроенная активная коррекция коэффициента мощности;
- высокий КПД;
- защита от дождевых брызг;
- защиты от короткого замыкания, перегрузки, перенапряжения и перегрева;
- охлаждение естественной конвекцией;
- светодиодная индикация включения;
- 100% испытание при полной нагрузке на прогон;
- промышленное исполнение для ответственных применений.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный выходной ток |
8,3 А |
| Диапазон выходного тока |
0…8,3 А |
| Номинальная мощность |
398,4 Вт |
| Регулировка выходного напряжения |
43,2…52,8 В |
| Пульсации и шум |
240 мВ п-п |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В переменного тока, 127…370 В постоянного тока |
| Диапазон частоты сети |
47…63 Гц |
| КПД, типовое значение |
91% |
| Пусковой ток, типовое значение |
45 А при 115 В переменного тока; 90 А при 230 В переменного тока |
| Ток потребления от сети, типовое значение |
2,5 А при 230 В переменного тока; 3 А при 115 В переменного тока |
| Ток утечки |
<1 мА при 240 В переменного тока |
| Коэффициент мощности, типовое значение |
PF ≥ 0,95 при 230 В переменного тока; PF ≥ 0,98 при 115 В переменного тока |
| Время установки, типовое значение |
2000 мс, 100 мс при 230 В переменного тока; 3000 мс, 100 мс при 115 В переменного тока при полной нагрузке |
| Время удержания, типовое значение |
10 мс при 230 В переменного тока; 10 мс при 115 В переменного тока при полной нагрузке |
Защиты
| Вид защиты |
Настройка и поведение |
| Перегрузка |
105…135% от номинальной выходной мощности; режим ограничения постоянным током с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание |
Режим ограничения постоянным током с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
55,2…64,8 В; отключение выходного напряжения с последующим автоматическим восстановлением после перезапуска |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30…+60 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-30…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,1%/°C в диапазоне 0…35 °C |
| Вибрация |
10…500 Гц, 3G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, IEC/BS EN/EN62368-1, GB 4943.1, EAC TP TC 004, IS13252(Part1) для 12 и 24 В |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) класс A, GB17625.1, GB/T 9254.1; BS EN/EN61000-3-2; BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1981,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 233,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
220,4 × 130 × 48 мм (Д × Ш × В) |
| Масса |
1,1 кг |
| Упаковка |
9 шт.; 11 кг; 0,63 CUFT |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4…6 |
DC OUTPUT +V |
| 7…9 |
DC OUTPUT -V |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать статические характеристики.
5. Для определения диапазона выходного тока следует обращаться к статическим характеристикам.
6. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания по ЭМС выполнены при монтаже на металлической пластине 450 × 450 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
