ES-SU1K-RH - однофазный онлайн ИБП 1 кВА / 1 кВт в стоечном исполнении для ответственных нагрузок.
ES-SU1K-RH — источник бесперебойного питания топологии Online UPS с номинальной мощностью 1 кВА / 1 кВт, предназначенный для защиты чувствительных потребителей в составе серверной, телекоммуникационной, промышленной и инфраструктурной электроники. Исполнение RH соответствует Rack, то есть стоечной конструкции, без встроенных аккумуляторов, с подключением внешней батарейной цепи. Устройство обеспечивает непрерывное преобразование энергии, высокую помехоустойчивость, синусоидальное выходное напряжение и развитые средства мониторинга и управления.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| ES |
Категория изделия: Energy Storage |
| SU1K |
Серия и мощность: 1 кВА |
| R |
Исполнение: Rack, стоечное |
| H |
Без встроенной батареи, с внешним аккумуляторным подключением |
Назначение и особенности
Изделие относится к категории источников бесперебойного питания с двойным преобразованием энергии. Оно рассчитано на работу с нестабильной сетью и с бензо-/дизель-генераторными установками, обеспечивает стабильное питание высокочувствительных нагрузок и снижает требования к частому переходу на батарейный режим. Архитектура устройства ориентирована на применение в центрах обработки данных, финансовой инфраструктуре, системах автоматизации, «умных» зданиях и на промышленных объектах.
Ключевые особенности:
- поддержка подключения к топливным генераторам;
- ультраширокий диапазон входного напряжения;
- высокий входной коэффициент мощности;
- низкий коэффициент гармонических искажений входного тока;
- выходной коэффициент мощности 1;
- режим преобразования частоты 50/60 Гц;
- функция аварийного отключения питания EPO;
- интерфейсы связи USB и RS-232;
- ЖК-дисплей;
- интеллектуальный режим заряда с регулировкой тока заряда;
- стандартная гарантия 3 года в документе указана, но в ответ не включена по требованию.
Области применения
- центры обработки данных;
- финансовые учреждения;
- «умные» здания;
- промышленная автоматизация.
Основные технические параметры
| Вход |
|---|
| Номинальное напряжение |
110–300 В переменного тока при нагрузке 50%; 160–300 В переменного тока при нагрузке 100% |
| Диапазон частоты |
40–70 Гц |
| Коэффициент мощности |
≥ 0,99 при номинальном напряжении и 100% нагрузке |
| Коэффициент гармонических искажений входного тока |
≤ 5% при 100% резистивной нагрузке |

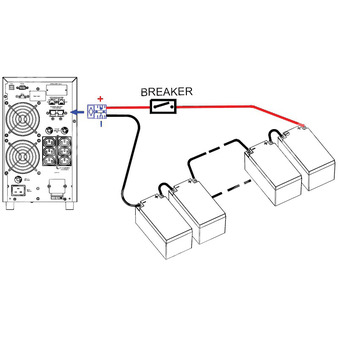

| Аккумуляторная система |
|---|
| Тип подключения |
Внешний аккумулятор |
| Напряжение заряда |
24 В |
| Нижняя точка защиты по напряжению |
21 В |
| Верхняя точка защиты по напряжению |
30 В |
| Напряжение заряда аккумулятора |
27,4 В |
| Ток заряда |
8 А, регулируемый 1 / 2 / 4 / 6 / 8 А через ЖК-дисплей |
| Рекомендуемые требования к автомату защиты |
Напряжение ≥ 1,25 × напряжение батареи / число групп; ток ≥ 50 А |
| Выход |
|---|
| Выходная мощность |
1 кВА / 1 кВт |
| Выходное напряжение |
200 / 208 / 220 / 230 / 240 В переменного тока |
| Стабилизация выходного напряжения |
±1% |
| Частота в режиме сети |
47–53 Гц / 57–63 Гц |
| Частота в батарейном режиме |
50 / 60 Гц ±0,1 Гц |
| Форма напряжения в батарейном режиме |
Чистая синусоида |
| Коэффициент гармонических искажений |
≤ 2% при линейной нагрузке; ≤ 5% при нелинейной нагрузке |
| Время переключения AC → батарея |
0 мс |
| Время переключения онлайн → байпас |
4 мс, типовое |
| Время переключения ECO → батарея |
8 мс, типовое; 10 мс, максимальное |
| КПД |
|---|
| Режим ECO при полностью заряженной батарее |
96% |
| Режим AC при полностью заряженной батарее |
92% |
| Батарейный режим |
86% |
| Сведения по совместимости и конструкции |
|---|
| Коммуникационный интерфейс |
RS-232 / USB |
| Дисплей |
ЖК-дисплей |
| Фаза |
Однофазный, с заземлением |
| Диапазон рабочей температуры |
0…40 °C |
| Относительная влажность |
20–90% без конденсации |
| Высота над уровнем моря |
1000 м |
| Исполнение |
Rack |
| Габариты и масса |
|---|
| Размеры |
310 × 438 × 88 мм |
| Масса |
5,2 кг |
| Масса исполнения без встроенной батареи |
4,1 кг |
| Масса исполнения со встроенной батареей |
9,8 кг |
| Масса исполнения Rack со встроенной батареей |
11 кг |
ЭМС и электробезопасность
| Требования по электромагнитной совместимости и безопасности |
|---|
| Раздел |
Стандарт |
Уровень / примечание |
| Безопасность |
EN IEC 62040-1:2019/A11:2021, YD/T1095-2018 |
— |
| Кондуктивные помехи |
EN IEC 62040-2:2018 |
C2 |
| Излучаемые помехи |
EN IEC 62040-2:2018 |
C2 |
| Гармонические токи |
EN IEC 61000-3-12:2011 |
Class A |
| Фликер напряжения |
EN IEC 61000-3-11:2019 |
Clause 5 |
| Устойчивость к помехам |
|---|
| Воздействие |
Стандарт |
Уровень |
| Электростатический разряд |
EN 61000-4-2:2008 |
Уровень 3, 4 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле |
EN 61000-4-3:2006 |
Уровень 3 |
| Быстрые переходные процессы |
EN 61000-4-4:2012 |
Уровень 4, 1 кВ |
| Импульсные перенапряжения |
EN 61000-4-5:2014 |
Уровень 4, 1 кВ / линия-линия 2 кВ / линия-земля |
| Наведённые помехи |
EN 61000-4-6:2013 |
Уровень 3 |
| Магнитное поле промышленной частоты |
EN 61000-4-8:2009 |
Уровень 4 |
| Провалы и прерывания напряжения |
EN IEC 61000-4-11:2020 |
100% остаточного напряжения на 0,5 периода; 100% на 1 период; 100% на 250 периодов; 30% на 25 периодов |
Примечания
1. При регулировке выходного напряжения на 200 В переменного тока или 208 В переменного тока допустимая мощность снижается до 80%.
2. При установке или эксплуатации на высоте более 1000 м выходная мощность должна быть снижена на 1% на каждые 100 м.
Комплект поставки
| Поз. | Наименование | Количество |
|---|
| 1 |
Руководство пользователя |
1 |
| 2 |
CD-ROM с программным обеспечением мониторинга |
1 |
| 3 |
Кабель USB |
1 |
| 4 |
Кабель для компьютера |
1 |
| 5 |
Кабель аккумулятора для модели без встроенной батареи |
1 |
| 6 |
Вертикальная подставка |
2 |
| 7 |
Кронштейны для монтажа в шкаф |
2 |
Дополнительные принадлежности
| Модель | Изделие | Назначение |
|---|
| PSWG-ES-SU-SNMP |
Карта SNMP |
Удалённый контроль и мониторинг нескольких ИБП через интерфейс RJ-45; отображение данных в графическом интерфейсе; оповещения; хранение истории; обновление микропрограммы; парольная защита и удалённый доступ |
| PSWG-ES-SU-MOD |
Карта Modbus |
Контроль и мониторинг через RS-485; протокол MODBUS RTU; чтение и запись через регистры; защита от импульсных помех |
| PSWG-ES-SU-AS9P |
Релейная карта |
Контактные сигналы для удалённого мониторинга ИБП; настройка состояния сухих контактов через перемычки |
| PSWG-ES-SU-ASDB9 |
Релейная карта (разъём DB9) |
Контактные сигналы для удалённого мониторинга ИБП; настройка состояния сухих контактов через перемычки |

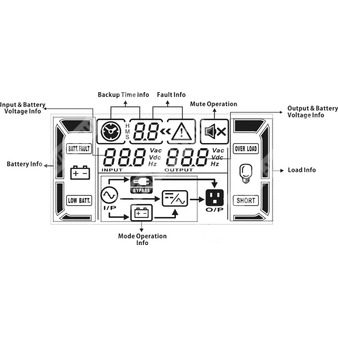

Состав обозначений на ЖК-дисплее
| Сокращение | Значение |
|---|
| ENA |
Включено |
| DIS |
Отключено |
| ESC |
Выход |
| HLS |
Высокий предел |
| LLS |
Низкий предел |
| BAT |
Аккумулятор |
| CF |
Преобразователь |
| TP |
Температура |
| CH |
Зарядное устройство |
| FU |
Нестабильная частота байпаса |
| EE |
Ошибка EEPROM |
| EP |
EPO |
Звуковая сигнализация
| Режим | Состояние звукового сигнализатора |
|---|
| Режим батареи |
Сигнал каждый 4 секунды |
| Низкий заряд батареи |
Сигнал каждую секунду |
| Перегрузка |
Два сигнала каждую секунду |
| Неисправность |
Непрерывный сигнал |
| Режим байпаса |
Сигнал каждые 10 секунд |
MTBF: в предоставленном документе значение не указано.
