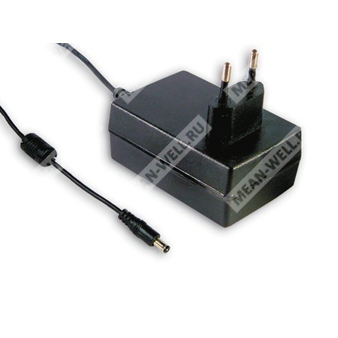

ES18E09-P1J — импульсный AC/DC источник питания 9 В, 18 Вт, для настенного монтажа с универсальным входом и защитами по выходу.
Назначение и общее описание
ES18E09-P1J — одно-выходной AC/DC источник питания настенного исполнения серии ES18E. Изделие предназначено для питания электронной аппаратуры постоянным напряжением 9 В при мощности до 18 Вт. Блок имеет универсальный вход переменного тока, полностью закрытый пластиковый корпус, встроенную индикацию включения и набор защит: от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|---|
| ES | Серия источников питания ES |
| 18 | Номинальная мощность класса 18 Вт |
| E09 | Выходное напряжение 9 В |
| P1J | Исполнение с разъёмом P1J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Особенности
- Универсальный вход переменного тока широкого диапазона.
- Двухполюсная вилка стандарта EURO.
- Класс II, без заземляющего контакта.
- Полная выходная мощность 3~48 В для исполнения с безопасным выходным напряжением.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Регулируемая схема управления RCC.
- Светодиодный индикатор наличия питания.
- Одобрения TUV и CB.
Выход
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 9 В |
| Символ модели | ES18E09 |
| Номинальный выходной ток | 2,0 А |
| Диапазон выходного тока | 0,2 ~ 2,0 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Диапазон регулировки выходного напряжения | Фиксированный |
| Время установки, нарастания и удержания | 300 мс, 100 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 0,5 А / 100 В AC |
| Пусковой ток | 40 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Типовое КПД | 72% |
Защиты
| Параметр | Значение |
|---|---|
| Перегрузка | 110 ~ 200% от номинальной выходной мощности; режим прерывистого запуска, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения; ограничение стабилитроном, выходное короткое замыкание |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | Вход / выход: 3 кВ AC |
| Сопротивление изоляции | Вход / выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | TUV EN60950-1 approved |
ЭМС и помехоустойчивость
| Параметр | Значение |
|---|---|
| Излучаемые и кондуктивные помехи | Соответствие EN55022 class B |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень light industry, критерий A |
Надёжность и прочее
| Параметр | Значение |
|---|---|
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 79 × 54 × 33 мм (Д × Ш × В) |
| Масса | 220 г |
| Упаковка | 60 шт. / 13,5 кг / картонная коробка |
Разъём и кабель
| Параметр | Значение |
|---|---|
| Стандартный штекер | P1J: 2,1 × 5,5 × 11 мм, тип tuning fork, центр положительный |
| Стандартный кабель | UL1185 18AWG, длина 1830 мм, свободный конец 50 мм для исполнений 5 ~ 48 В |
| Для исполнения 3,3 В | UL1185 16AWG, длина 1830 мм, свободный конец 50 мм |
Примечания
| № | Текст |
|---|---|
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH. |
| 2 | Выходное напряжение измеряется на штекерном разъёме при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузочного конденсатора 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает начальную настройку, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки. |
| 7 | Источники питания рассматриваются как независимые узлы, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
