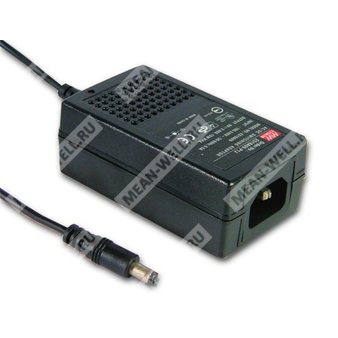

ES25A12-P1J - AC/DC источник питания 12 В 25 Вт в закрытом корпусе для промышленного применения.
ES25A12-P1J — это однофазный сетевой AC/DC источник питания открытого назначения для настольного исполнения с одним выходом постоянного напряжения 12 В. Устройство предназначено для питания электронной аппаратуры, промышленной автоматики и телекоммуникационного оборудования, требующего стабильного низковольтного DC питания при универсальном диапазоне входного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ES25A | Серия источников питания Mean Well ES25A, мощность 20–25 Вт, настольное исполнение |
| 12 | Номинальное выходное напряжение 12 В |
| P1J | Тип выходного штекера P1J, цилиндрический разъём 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- 3-контактный сетевой вход IEC320-C14 с заземляющим контактом.
- Класс I по защите с подключением к защитному заземлению.
- Полный диапазон выходных напряжений от 5 до 48 В в рамках серии.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- ШИМ-контроллер на базе 3842.
- Светодиодная индикация включения.
- Соответствие требованиям UL, CUL, BSMI, CB, FCC.
- Выходной штекер стандартного типа P1J.
Область применения
Источник питания применяется для питания аппаратуры, рассчитанной на стабилизированное напряжение 12 В постоянного тока, где требуется компактный сетевой адаптер настольного исполнения с защитами и широким диапазоном входа.
Параметры
| Параметр | Значение |
| Серия | ES25A |
| Исполнение | AC/DC источник питания, одно выходное напряжение, настольный |
| Номинальная выходная мощность | 25 Вт |
| Номинальное выходное напряжение | 12 В |
| Модель безопасности | ES25A12-120 |
| Диапазон регулировки выходного тока | 0,1 ~ 2,08 А |
| Номинальный выходной ток | 2,08 А |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±3,0% |
| Время установления, нарастания и удержания | 600 мс, 50 мс, 16 мс при полной нагрузке |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 2,08 А |
| Диапазон тока | 0,1 ~ 2,08 А |
| Максимальная выходная мощность | 25 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±3,0% |
| КПД типовой | 76% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Входной ток | 0,7 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,75 мА при 240 В переменного тока |
| КПД типовой | 76% |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | 0,03% / °C, в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CSA C22.2, BSMI CNS14336 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока, I/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 MОм / 500 В DC / 25 °C / 70% RH |
| Гармонические составляющие тока | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,11, light industry level, criteria A |
| Эмиссия по проводам и излучению | Соответствие EN55022 class B, FCC PART 15 / CISPR22 class B, CNS13438 class B |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 93 × 54 × 36 мм (Д × Ш × В) |
| Масса | 250 г |
Подключение
| Параметр | Значение |
| Сетевой вход | 3-контактный вход IEC320-C14 |
| Выходной разъём | P1J, 2,1 × 5,5 × 11 мм, штекер типа tuning fork, центральный контакт положительный |
| Стандартный кабель | UL1185, 6 ft |
| Кабель для 5 В | UL1185 16AWG, 1830 ±50 мм |
| Кабель для 7,5 ~ 48 В | UL1185 18AWG, 1830 ±50 мм |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Напряжение постоянного тока измеряется на выходном разъёме при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Нестабильность по сети измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется при изменении нагрузки от 20% до 100% номинальной.
- Источник питания рассматривается как автономный узел, однако конечное изделие должно быть дополнительно проверено на соответствие директивам ЭМС всей системы.
