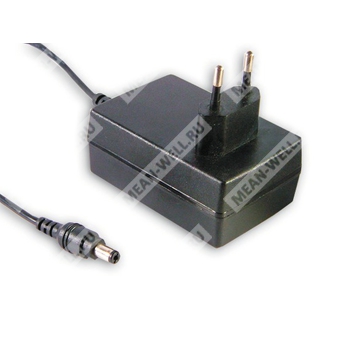

ES25E07-P1J - AC-DC импульсный источник питания 7,5 В для встраиваемых и бытовых применений.
Расшифровка партномера ES25E07-P1J
| Элемент обозначения | Расшифровка |
| ES25E | Серия импульсных AC-DC источников питания Mean Well ES25E, настенного исполнения |
| 07 | Выходное напряжение 7,5 В |
| P1J | Исполнение с выходным разъёмом P1J, штекер 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Назначение и особенности
ES25E07-P1J представляет собой одно-выходной сетевой AC-DC источник питания настенного типа серии ES25E. Устройство рассчитано на универсальный диапазон входного напряжения, обеспечивает стабилизированное низковольтное постоянное напряжение 7,5 В и предназначено для питания электронных и электротехнических нагрузок малой и средней мощности.
- Универсальный вход переменного тока полного диапазона.
- Двухполюсная вилка EURO.
- Класс II, без заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- ШИМ-контроллер на базе 3842.
- Светодиодный индикатор включения.
- Настенное исполнение.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 7,5 В |
| Номинальный ток | 2,93 А |
| Диапазон тока нагрузки | 0,3…2,93 А |
| Номинальная мощность | 22 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±5,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 135…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД тип. | 72% |
| Входной ток | 0,7 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 110…150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105…135% от номинального выходного напряжения; отключение выходного напряжения с последующим повторным включением для восстановления |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
| Вибростойкость | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 79 × 54 × 33 мм (Д × Ш × В) |
| Масса | 220 г |
| Упаковка | 60 шт. / 13,5 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Тип разъёма | P1J |
| Размер штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Кабель для исполнения 5 В | UL1185 16AWG, 1830 мм + 50 мм |
| Кабель для исполнения 7,5…48 В | UL1185 18AWG, 1830 мм + 50 мм |
| Исполнение вилки | Стандартное с ферритовым сердечником |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | Не указаны в таблице параметров |
| ЭМИ по излучению и кондукции | Соответствие EN55022 class B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11; уровень light industry, критерий A |
Расчётные данные по серии
| Параметр | Значение |
| Эффективность для модели 7,5 В | 72% |
| Модель безопасности | ES25E07-075 |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH. |
| 2 | Выходное напряжение измеряется в точке подключения на штекере при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке. |
| 5 | Нестабильность по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 6 | Нестабильность по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки. |
Дополнительные сведения
Серия ES25E представляет собой AC-DC источники питания настенного исполнения мощностью 20…25 Вт с несколькими вариантами выходного напряжения. Для версии ES25E07-P1J характерны компактные габариты, универсальный сетевой вход и встроенные узлы защиты, что делает изделие пригодным для применения в промышленной электронике, измерительной аппаратуре, малом оборудовании и устройствах общего назначения.
