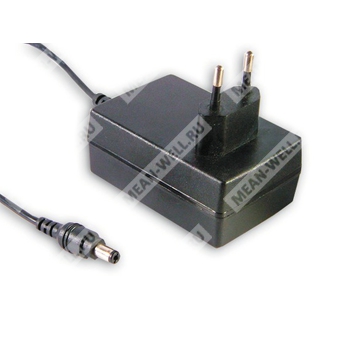

ES25E09-P1J - компактный сетевой AC-DC источник питания 9 В для питания электронной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | ES25E | Серия импульсных AC-DC источников питания для настенного исполнения |
| Выходное напряжение | 09 | 9 В постоянного тока |
| Исполнение выхода | P1J | Выходной разъём P1J, штекер 2,1 × 5,5 × 11 мм, центральный плюс |
Назначение
ES25E09-P1J — одновыходной сетевой источник питания AC-DC настенного исполнения с универсальным входом, предназначенный для питания маломощной электронной и промышленной аппаратуры от сети переменного тока.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Двухконтактная европейская сетевая вилка.
- Исполнение класса II, без заземляющего контакта.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Управляющая схема PWM 3842 с стабилизацией.
- Светодиодный индикатор включения питания.
- Настенное исполнение.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 9 В |
| Номинальный ток | 2,77 А |
| Диапазон тока нагрузки | 0,2 … 2,77 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±5,0% |
| Время установки, нарастания, удержания | 600 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 264 В переменного тока; 135 … 370 В постоянного тока |
| Диапазон частоты сети | 47 … 63 Гц |
| Номинальный входной ток | 0,7 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Типичное КПД | 76% |
Защиты
| Параметр | Значение |
| Перегрузка | 110 … 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 … 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения с повторным включением для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 … +50 °C, с учетом зависимости от нагрузки |
| Рабочая влажность | 20 … 90% без конденсации |
| Температура хранения | -20 … +85 °C |
| Влажность хранения | 10 … 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | --- |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 class B |
| Гармонические составляющие тока | Соответствие EN61000-3-2,3 |
| Иммунитет к помехам | Соответствие EN61000-4-2,3,4,5,6,11, уровень light industry, критерий A |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 79 × 54 × 33 мм |
| Масса | 220 г |
| Упаковка | 60 шт. / 13,5 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Тип разъёма | P1J, стандартный |
| Исполнение штекера | 2,1 × 5,5 × 11 мм, тип tuning fork, центральный плюс |
| Кабель для версии 5 В | UL1185 16AWG, 1830 мм + 50 мм |
| Кабель для версий 7,5 … 48 В | UL1185 18AWG, 1830 мм + 50 мм |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное напряжение измеряется на коннекторе штекера при нагрузке 50%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установку, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется при изменении нагрузки от 20% до 100% номинала.
