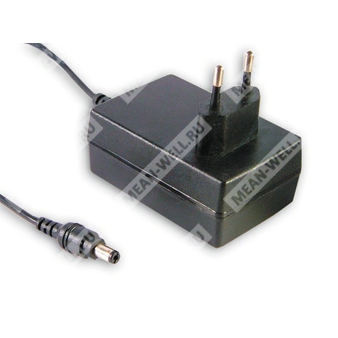

ES25E15-P1J - AC-DC источник питания 15 В для подключения к сети и питания электронной аппаратуры.
Назначение и особенности
ES25E15-P1J — импульсный AC-DC источник питания открытого назначения в полностью закрытом пластиковом корпусе, предназначенный для настенного применения и питания промышленной и электронной аппаратуры от универсальной сети переменного тока. Модель относится к серии ES25E, имеет один выход, центр-положительную полярность и выполнена с использованием ШИМ-контроллера 3842 и схемы стабилизации выходного напряжения.
Расшифровка партномера
| Позиция | Расшифровка |
| ES | Серия источников питания Mean Well ES |
| 25 | Класс мощности 20–25 Вт |
| E | Серия настенного исполнения |
| 15 | Номинальное выходное напряжение 15 В |
| P1J | Тип выходного штекера: 2,1 × 5,5 × 11 мм, центр «+» |
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном.
- 2-контактная европейская вилка.
- Класс II без защитного заземляющего контакта.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Полностью закрытый пластиковый корпус.
- ШИМ-контроллер 3842.
- Стабилизированный выход.
- Светодиодный индикатор включения питания.
- Настенное исполнение.
Выходные параметры
| Параметр | Значение для ES25E15-P1J |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1,66 А |
| Диапазон выходного тока | 0,1–1,66 А |
| Номинальная выходная мощность | 25 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время установки, нарастания, удержания | 600 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 135–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Типичное КПД | 78% |
| Входной ток | 0,7 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защиты
| Вид защиты | Уставка / диапазон | Тип восстановления |
| Перегрузка | 110–150% от номинальной выходной мощности | Hiccup, автоматическое восстановление после снятия неисправности |
| Перенапряжение | 105–135% от номинального выходного напряжения | Отключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность и габариты
| Параметр | Значение |
| MTBF | 500 000 ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 79 × 54 × 33 мм (Д × Ш × В) |
| Масса | 220 г |
| Упаковка | 60 шт. / 13,5 кг / картонная коробка |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | Не указаны в явном виде в таблице |
| Эмиссия ЭМС | Соответствие EN55022 class B |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,11, уровень light industry, критерий A |
Механические данные и подключение
| Параметр | Значение |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Исполнение | Настенный источник питания |
| Вилка сети | 2-контактная EURO plug |
| Выходной разъём | P1J, штекер 2,1 × 5,5 × 11 мм, центр «+» |
| Кабель | UL1185 18AWG, длина 1830 мм + 50 мм для диапазона 7,5–48 В |
| Кабель для 5 В | UL1185 16AWG, длина 1830 мм + 50 мм |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Выходное напряжение измеряется в точке на клемме штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает начальную настройку, стабилизацию по сети и стабилизацию по нагрузке.
5. Стабилизация по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Применение
Источник питания ES25E15-P1J предназначен для питания электронной и промышленной аппаратуры, требующей стабилизированного напряжения 15 В постоянного тока при умеренной мощности до 25 Вт, с подключением через стандартный коаксиальный разъём P1J.
