ES25E18-P1J - AC-DC источник питания 18 В 1,38 А для монтажа в розетку, 25 Вт, с защитами и низким уровнем пульсаций.
ES25E18-P1J — это одно выходной сетевой AC-DC источник питания настенного исполнения серии ES25E, предназначенный для преобразования универсального переменного сетевого напряжения в стабилизированное постоянное напряжение 18 В при выходном токе до 1,38 А и мощности до 25 Вт.
Расшифровка партномера
| Позиция | Значение |
| ES | Серия источников питания Mean Well ES |
| 25 | Номинальная мощность класса 20–25 Вт |
| E | Настенное исполнение AC-DC |
| 18 | Выходное напряжение 18 В |
| P1J | Тип разъёма: штекер 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
Краткое описание

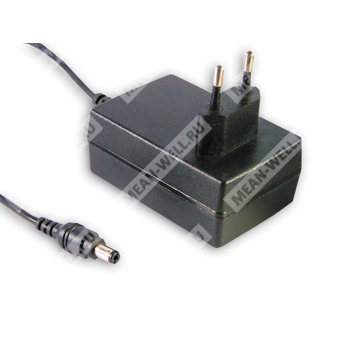

Изделие выполнено в полностью закрытом пластиковом корпусе, имеет двухконтактную евровилку, светодиодный индикатор включения и встроенные защиты от короткого замыкания, перегрузки и перенапряжения. Применяется как компактный внешний источник питания для промышленной и электронной аппаратуры.
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Двухполюсная евровилка.
- Класс II, без заземляющего контакта.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Полностью закрытый пластиковый корпус.
- Управляющая схема на PWM 3842.
- Стабилизированный выход.
- Светодиодный индикатор наличия питания.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 1,38 А |
| Диапазон выходного тока | 0,1 … 1,38 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±3,0% |
| Время установки, нарастания и удержания | 600 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 264 В переменного тока, 135 … 370 В постоянного тока |
| Диапазон частоты | 47 … 63 Гц |
| Входной ток | 0,7 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| КПД типовое | 80% |
Защита
| Параметр | Значение |
| Перегрузка | 110 … 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 … 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание | Предусмотрено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 … +50 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | 0,03%/°C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | — |
| Эмиссия по помехам | Соответствие EN55022 Class B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, 3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11; уровень light industry, критерий A |
Габариты и упаковка
| Параметр | Значение |
| Габариты | 79 × 54 × 33 мм (Д × Ш × В) |
| Масса | 220 г |
| Упаковка | 60 шт. / 13,5 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Тип выходного разъёма | P1J |
| Размер штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт «плюс» |
| Кабель для исполнения 18 В | UL1185, 18 AWG, 1 ft, 830 + 50 мм |
Примечания
- Все параметры заданы при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется на штекерном разъёме при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает разброс установки, нестабильность по линии и по нагрузке.
- Нестабильность по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 20% до 100% номинальной нагрузки.
