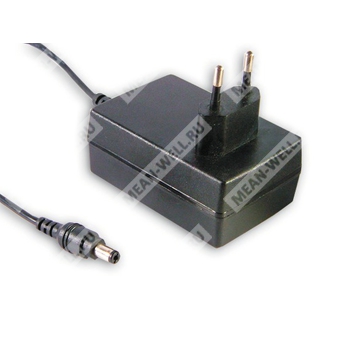

ES25E24-P1J - AC/DC источник питания на 24 В постоянного тока, 25 Вт, для настенного монтажа с одним выходом.
Расшифровка партномера
| Позиция | Расшифровка |
| ES25E | Серия ES25E, AC/DC источник питания настенного исполнения, мощность класса 20–25 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| P1J | Исполнение с разъёмом P1J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Краткое назначение
Источник питания предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока для промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока полного диапазона.
- 2-контактная вилка EURO.
- Класс II, без заземляющего контакта.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Управляющая схема PWM 3842 с регулированием.
- Светодиодный индикатор наличия питания.
- Компактное настенное исполнение.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,04 А |
| Диапазон выходного тока | 0,1–1,04 А |
| Номинальная выходная мощность | 25 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по входному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–264 В AC |
| Диапазон входного напряжения постоянного тока | 135–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД типовой | 82% |
| Входной ток | 0,7 А при 100 В AC |
| Пусковой ток | 40 А при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
Параметры запуска и переходных процессов
| Параметр | Значение |
| Время установки, нарастания и удержания | 600 мс, 50 мс, 16 мс при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105–135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
Параметры электробезопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Не указаны |
| Испытательное напряжение | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Проведение и излучение | Соответствие EN55022 Class B |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,11, уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные и конструктивные данные
| Параметр | Значение |
| Размеры | 79 × 54 × 33 мм (Д × Ш × В) |
| Масса | 220 г |
| Исполнение | Полностью закрытый пластиковый корпус, настенный тип |
Подключение
| Параметр | Значение |
| Тип выходного разъёма | P1J |
| Исполнение штекера | 2,1 × 5,5 × 11 мм, «тюльпан», центр положительный |
| Тип кабеля для исполнения 24 В | UL1185 18 AWG |
| Длина кабеля | 1830 мм + 50 мм |
Упаковка
| Параметр | Значение |
| Количество в коробке | 60 шт. |
| Масса упаковки | 13,5 кг / короб |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется на концевом разъёме при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, с нагрузкой 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по входу и нестабильность по нагрузке.
- Нестабильность по входному напряжению измеряется от нижней границы входного диапазона до верхней при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
