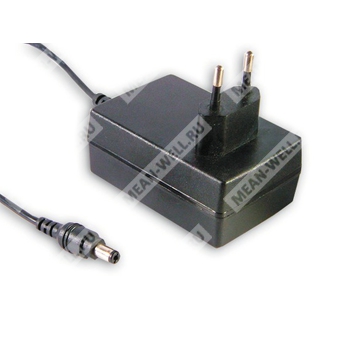

ES25E48-P1J — AC-DC источник питания настенного исполнения для преобразования сетевого напряжения в стабилизированное постоянное напряжение 48 В.
Назначение: компактный импульсный источник питания серии ES25E с одним выходом, рассчитанный на питание промышленной и электронной аппаратуры от сети переменного тока широкого диапазона.
Расшифровка партномера
| Партномер | ES25E48-P1J |
| ES25E | Серия AC-DC источников питания настенного исполнения |
| 48 | Выходное напряжение 48 В постоянного тока |
| P1J | Исполнение с выходным разъёмом типа P1J, штекер 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Краткое описание
ES25E48-P1J — источник питания класса II без заземляющего контакта, с универсальным входом, защитами от короткого замыкания, перегрузки и перенапряжения, в полностью закрытом пластиковом корпусе. Управление построено на ШИМ-контроллере 3842. Предусмотрен светодиодный индикатор наличия питания.
Особенности
- Универсальный вход переменного тока полного диапазона.
- 2-контактная европейская вилка.
- Класс II, без заземляющего контакта.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Полностью закрытый пластиковый корпус.
- ШИМ-контроллер 3842.
- Светодиодный индикатор включения.
Выходные параметры
| Выходное напряжение | 48 В |
| Номинальный ток | 0,52 А |
| Диапазон тока | 0,05…0,52 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | 1,0% |
| Стабилизация по нагрузке | 2,0% |
| Время установки, нарастания, удержания | 600 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90…264 В переменного тока / 135…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Типичный КПД | 82% |
| Входной ток | 0,7 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защиты
| Защита от перегрузки | 110…150% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105…135% от номинального выходного напряжения |
| Алгоритм защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 3 кВ переменного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока и 25 °C, 70% RH |
Условия эксплуатации
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | 0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| MTBF | 500 000 ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Размеры | 79 × 54 × 33 мм (Д × Ш × В) |
| Масса | 220 г |
Подключение
| Тип разъёма | P1J, 2,1 × 5,5 × 11 мм, штекер типа tuning fork, центральный контакт положительный |
| Сетевой шнур | Стандартный тип с ферритовым сердечником; для исполнения на складе |
| Кабель для 48 В | UL1185, 18 AWG, длина 1830 мм, свободный конец 50 мм |
Соответствие и электромагнитная совместимость
- Соответствие EN55022 Class B.
- Соответствие EN61000-3-2 и EN61000-3-3.
- Соответствие EN61000-4-2, 3, 4, 5, 6, 11.
- Уровень light industry, критерий A.
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и окружающей температуре 25 °C, 70% RH. |
| 2 | Выходное напряжение измеряется на разъёме штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает начальную установку, стабилизацию по сети и стабилизацию по нагрузке. |
| 5 | Стабилизация по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется при изменении нагрузки от 20% до 100% от номинальной. |
| 7 | Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно дополнительно подтверждать соответствие требованиям директив по ЭМС. |
Назначение серии
Серия ES25E предназначена для питания устройств промышленной автоматики, электронной аппаратуры, телекоммуникационных и вспомогательных нагрузок, требующих стабилизированного постоянного напряжения при питании от сети переменного тока широкого диапазона.
