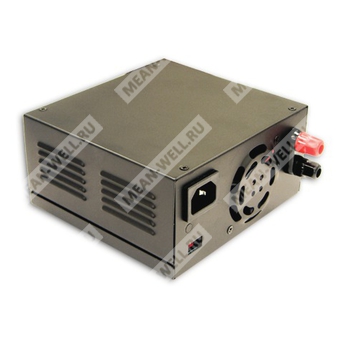

ESC-120-13.5 - импульсный источник питания или зарядное устройство постоянного тока на 13,5 В для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| ESC | Серия источников питания/зарядных устройств ESC |
| 120 | Номинальная мощность серии 120 Вт |
| 13.5 | Выходное постоянное напряжение 13,5 В |
Назначение и особенности
ESC-120-13.5 относится к серии ESC/ESP-120/240 и представляет собой импульсный источник питания или зарядное устройство постоянного тока мощностью 108 Вт с выходным напряжением 13,5 В. Устройство предназначено для промышленной электроники, систем питания и зарядки аккумуляторов, а также для оборудования, требующего регулируемого стабилизированного питания с набором защитных функций.
Основные особенности
- Выбор диапазона входного напряжения переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Защита аккумулятора от переполюсовки, пониженного и повышенного напряжения.
- Естественное охлаждение для версии ESC-120, без вентилятора.
- Фиксированная частота переключения 25 кГц.
- Трёхцветный светодиодный индикатор нагрузки.
- Соответствие требованиям по безопасности и ЭМС.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 13,5 В |
| Номинальный выходной ток | 8 А |
| Диапазон выходного тока | 0–8 А |
| Номинальная мощность | 108 Вт |
| Пульсации и шум | 120 мВп-п |
| Диапазон подстройки выходного напряжения | 12–15 В |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания | 200 мс, 100 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88–132 В AC / 176–264 В AC, выбирается переключателем; 249–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, тип. | 81% |
| Пусковой ток, тип. | 40 А при холодном старте |
| Ток утечки | <3,5 мА / 240 В AC |
| Потребляемый ток переменного входа, тип. | 3 А / 115 В AC; 1,5 А / 230 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с обратной характеристикой, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,5–18,2 В |
| Тип защиты от перенапряжения | Ограничение постоянного напряжения, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения при перегреве, автоматическое восстановление после снижения температуры |
| Защита аккумулятора | Защита от переполюсовки, пониженного напряжения аккумулятора и перенапряжения аккумулятора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+60 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −20…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Охлаждение | Без вентилятора |
| Управление вентилятором | Не предусмотрено |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CSA1010.1 (UL3101-1, IEC1010-1, EN61010-1), одобрено |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, уровень light industry, критерий A |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Функциональные параметры и признаки исполнения
| Параметр | Значение |
| Частота преобразования | 25 кГц |
| Индикация | Трёхцветный светодиодный индикатор нагрузки |
| Особенности исполнения | Высокая эффективность, защитные функции, режим зарядного устройства |
MTBF
| Параметр | Значение |
| MTBF | 215,8 тыс. ч мин. (ESC-120) |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,38 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 8 шт. / 12 кг / 1,1 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для выполнения испытаний ЭМС рекомендуется обращаться к испытаниям компонента согласно процедурам EMI testing.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с вентилятором и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
