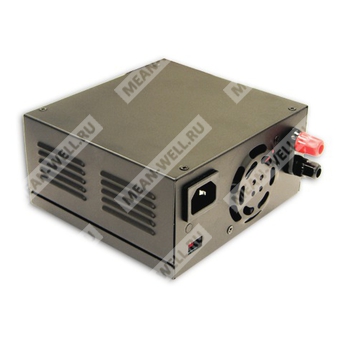

ESC-120-54 — импульсный источник питания или зарядное устройство на 54 В для промышленного применения.
Расшифровка партномера
| Параметр | Расшифровка |
| ESC | Серия источников питания / зарядных устройств Mean Well ESC/ESP |
| 120 | Номинальная мощность класса 120 Вт; для серии ESC-120 фактическая выходная мощность 108 Вт |
| 54 | Номинальное выходное напряжение 54 В |
Назначение и особенности
Компонент ESC-120-54 относится к настольным импульсным источникам питания или зарядным устройствам серии ESC/ESP-120/240. Устройство предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное выходное напряжение 54 В с возможностью работы в режимах питания и зарядки аккумуляторов. Серия выполнена с селектором диапазона входного напряжения, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также с индикацией состояния нагрузки светодиодами.
Особенности:
- Диапазон входного напряжения выбирается переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Защита аккумулятора: пониженное напряжение, перенапряжение и обратная полярность.
- Принудительное воздушное охлаждение встроенным вентилятором применяется только в исполнении 240 Вт.
- Фиксированная частота переключения 25 кГц.
- Трехцветный светодиодный индикатор нагрузки.
- Срок службы — 2 года.
Выход
| Параметр | Значение для ESC-120-54 |
| Постоянное выходное напряжение | 54 В |
| Номинальный выходной ток | 2 А |
| Диапазон регулировки выходного напряжения | 48 ~ 56 В |
| Номинальная мощность | 108 Вт |
| Пульсации и шум | 400 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, нарастания | 200 мс, 100 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбирается переключателем; 249 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД тип. | 84% |
| Пусковой ток тип. | 40 А при холодном запуске |
| Ток утечки | <3,5 мА / 240 В переменного тока |
| Потребляемый ток переменного тока тип. | 4,5 А / 115 В; 2,5 А / 230 В |
Защиты
| Параметр | Описание |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — ограничение тока с обратной характеристикой, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 62,1 ~ 72,9 В; тип защиты — ограничение напряжения постоянным уровнем, автоматическое восстановление после устранения неисправности |
| Перегрев | Тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита аккумулятора | Серия ESC — защита от переполюсовки аккумулятора, пониженного напряжения и перенапряжения аккумулятора |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Управление вентилятором | Без вентилятора; в исполнении ESP-240: вентилятор включается при RTH5 ≥ 60 °C и выключается при RTH5 ≤ 50 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | CSA1010.1 (UL3101-1, IEC1010-1, EN61010-1) approved |
ЭМС
| Параметр | Значение |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, уровень light industry, критерий A |
Механические данные
| Параметр | Значение |
| Габариты | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,38 кг |
| Упаковка | 8 шт. / 12 кг / 1,1 куб. фут. (ESC-120) |
Надежность
| Параметр | Значение |
| MTBF | 250,9 тыс. ч минимум (ESC-120), по MIL-HDBK-217F (25 °C) |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Дерейтинг по температуре окружающей среды: 3,5 °C/1000 м при использовании моделей с вентилятором и 5 °C/1000 м при работе на высоте выше 2000 м.
Описание серии
Серия ESC/ESP-120/240 представляет собой настольные импульсные источники питания или зарядные устройства для промышленного применения. Конструкция включает входной EMI-фильтр, выпрямитель, узел импульсного преобразования, выходной выпрямитель и фильтр, а также цепи контроля перегрузки, перенапряжения и перегрева. В исполнении ESP-240 предусмотрено принудительное охлаждение вентилятором. Устройство ориентировано на питание нагрузок постоянным напряжением и зарядку аккумуляторных батарей в составе аппаратуры конечного пользователя.
